توضیحات

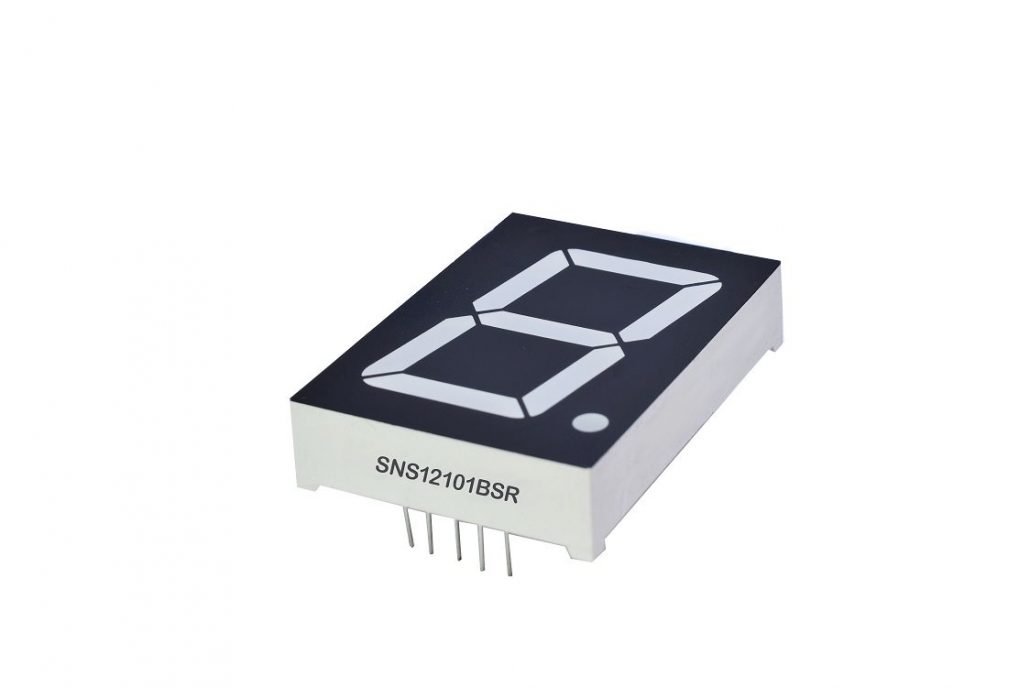

سون سگمنت تکی 40×28 آند 12101
مشخصات سون سگمنت 12101
Package: Through Hole
Packaging: Tray
Number of Characters: 1
Digit/Alpha Size: 1.2”(30.48mm)
Common Pin: Anode (Positive electrode)
Illumination Color: Red
سون سگمنت تک دیجیت (1 یک رقمی) سایز 28 در 40 میلی متر با کد سون سگمنت 12101 شناخته میشود.
سون سگمنت 12101 با ولتاژ سگمنت 4.0 – 3.8 ولت و ولتاژ نقطه 1.9 ولت با جریان 20ma کار میکند و دارای 10 پایه بالا پایین میباشد.
سون سگمنت 40*28 در دو نوع آند مشترک و کاتد مشترک و با رنگهای مختلف مانند قرمز موجود است.
این سون سگمنت دارای ابعاد 4.0×2.8 برحسب سانتی متر میباشد.
سون سگمنت چیست؟
سون سگمنت در واقع یک IC است که دارای 7 هفت LED (دیود نورانی) میباشد.
روشن یا خاموش بودن این LED ها اعداد و حروف را به ما نشان می‌دهد.
چنانچه هر کدام از این هفت قسمت را با حروف a b c d e f g در جهت عقربه‌های ساعت نام‌گذاری کنیم؛
مثلاً برای نمایش عدد 1 باید حروف b c روشن شوند.
سون سگمنت ها در ابعاد مختلف و نیز در تعداد رقم ها یا دیجیت های متفاوت تولید می شود.
مانند: سون سگمنت تکی 40×28 آند 12101
پر مصرفترین رنگ سون سگمنت ها ، رنگ قرمز می باشد که به دلیل اهمیت این رنگ و جلب توجه مناسب آن می باشد.
در عین حال با توجه به تقاضا و نوع کاربرد ، رنگ های دیگری از جمله سبز ، آبی و سفید نیز مورد استفاده قرار می گیرد.
سون سگمنت ها با توجه به پایه مشترک آنها شامل انواع سون سگمنت آند مشترک و سون سگمنت کاتد مشترک می باشند.
سون سگمنت یا نمایشگر هفت 7 قسمتی (Seven Segment Display) برای نشان دادن اعداد و حروف بکار میرود:
مانند نمایشگر طبقات آسانسور، ساعت‌های دیجیتالی، چراغ راهنما، ماشین حساب، ترازوی دیجیتالی و…
