توضیحات
سون سگمنت 13×10 قرمز کاتد ”0.39
مشخصات سون سگمنت 3191
Packaging: Tray
Number of Characters: 1
Digit/Alpha Size: 0.39” (9.91mm)
Common Pin: Cathode(Negative electrode)
Illumination Color: Red
سون سگمنت تک دیجیت (1 یک رقمی) سایز 10 در 13 میلی متر با کد سون سگمنت 3191 یا 391 شناخته میشود.
سون سگمنت 3191 با ولتاژ 1.8v-2.2v و جریان 20ma کار میکند و دارای 10 پایه کنار (بغل=چپ و راست) میباشد.
سون سگمنت 13*10 در دو نوع آند مشترک و کاتد مشترک و با رنگهای مختلف موجود است.

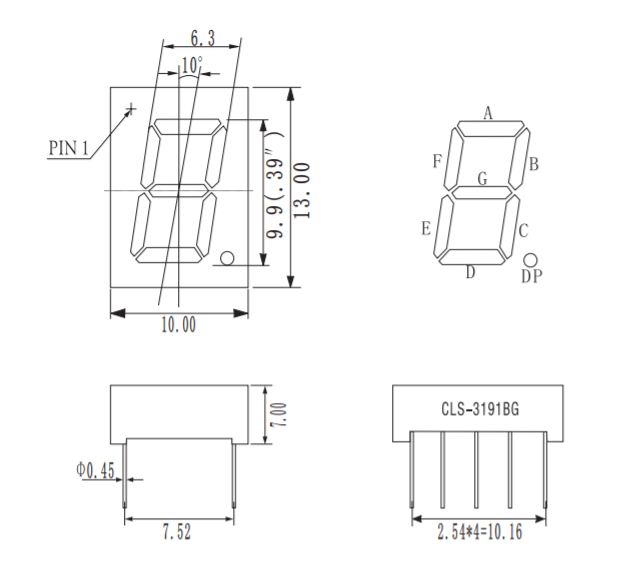

این سون سگمنت دارای ابعاد 1.3×1 برحسب سانتی متر میباشد.
سون سگمنت چیست؟
سون سگمنت در واقع یک IC است که دارای 7 هفت LED (دیود نورانی) میباشد.
روشن یا خاموش بودن این LED ها اعداد و حروف را به ما نشان میدهد.
چنانچه هر کدام از این هفت قسمت را با حروف a b c d e f g در جهت عقربههای ساعت نامگذاری کنیم؛
مثلاً برای نمایش عدد 0 باید حروف a b c d e f روشن شوند.
سون سگمنت ها در ابعاد مختلف و نیز در تعداد رقم ها یا دیجیت های متفاوت تولید می شود.
مانند: سون سگمنت 13×10 قرمز کاتد ”0.39
پر مصرفترین رنگ سون سگمنت ها ، رنگ قرمز می باشد که به دلیل اهمیت این رنگ و جلب توجه مناسب آن می باشد.
در عین حال با توجه به تقاضا و نوع کاربرد ، رنگ های دیگری از جمله سبز ، آبی و سفید نیز مورد استفاده قرار می گیرد.
سون سگمنت ها با توجه به پایه مشترک آنها شامل انواع سون سگمنت آند مشترک و سون سگمنت کاتد مشترک می باشند.
سون سگمنت یا نمایشگر هفت 7 قسمتی (Seven Segment Display) برای نشان دادن اعداد و حروف بکار میرود:
مانند نمایشگر طبقات آسانسور، ساعتهای دیجیتالی، چراغ راهنما، ماشین حساب، ترازوی دیجیتالی و…
