توضیحات

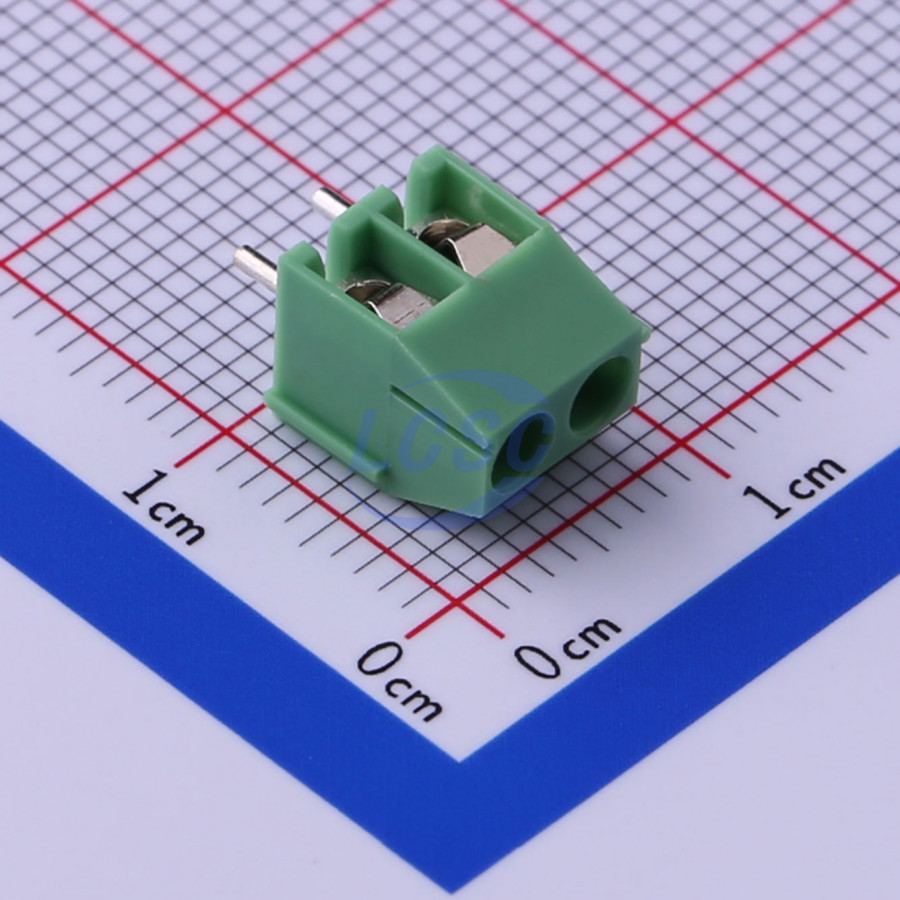

ترمینال kf350 کانکتور پیچی سبز رنگ روبردی با فاصله پایه 3.5mm

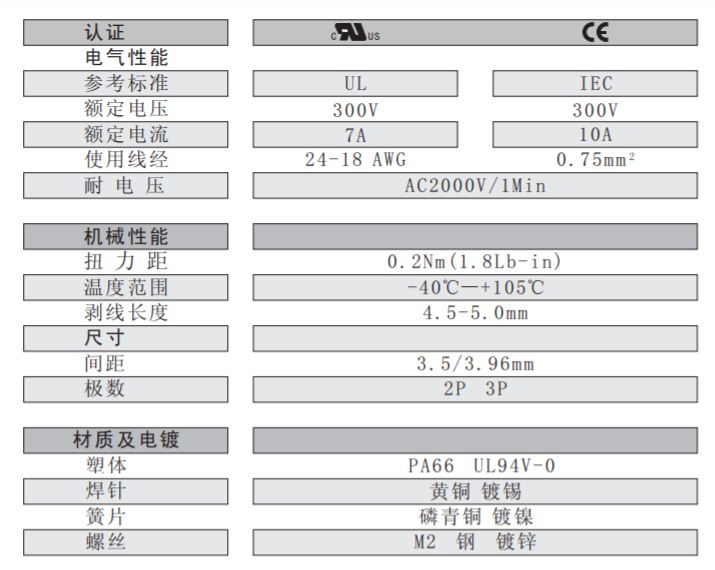

مشخصات فنی ترمینال kf350
Connectors / Screw terminal
Package: P=3.5mm
Manufacturer: Cixi Kefa Elec
Packaging: Bag-packed
ترمینال kf350
ترمینال kf 350 نوعی کانکتور روی بردی میباشد که نقش اتصال سیم به برد مدار را ایفا میکند.
در ترمینال روبردی یک تیکه ، سیم های مربوط به مدار از طریق پیچ ها درون محفظه ترمینال محکم شده و به مدار متصل میشوند.
این مدل کانکتور ها بر اساس فاصله پایه ، ظاهر ، سایز ، ارتفاع ، ابعاد و قطر سیم هایی که به درون ترمینال میرود تقسیم بندی میشوند.
غالب این ترمینال ها دارای فاصله پایه 5.0 ≅ میلیمتر هستند و با اعداد 3 رقمی نام گذاری شده اند.
مانند : 126 / 127 / 128 / 129 / 300 / 301 / 103
در برخی از این ترمینال ها فاصله پایه مبنای نام گذاری میباشد، مثلا:

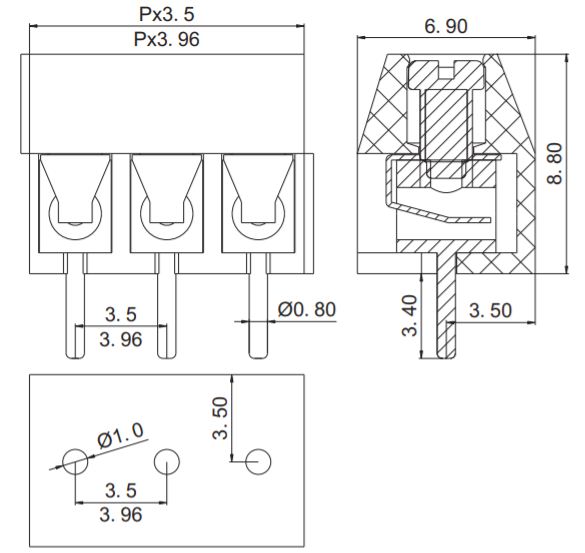

ترمینال kf350 که دارای فاصله پایه 3.5 میلیمتر است
ترمینال kf635 با فاصله پایه 6.35 میلیمتر
ترمینال kf7620 با فاصله پایه 7.62 میلیمتر
ترمینال kf254 با فاصله پایه 2.54mm
ترمینال kf396 فاصله پایه 3.96mm
ترمینال kf500 فاصله پایه 5.0mm
اول این اعداد 3 رقمی که بیان کننده مدل ترمینال پیچی روبردی هستند، معمولا دو حرف انگلیسی وجود دارد که خلاصه نام کارخانه تولید کننده ترمینال میباشد.
بعنوان مثال kf (خلاصه نام شرکت kaifeng یا kefa) و mx (شرکت maxt) یا dg ,…
غالبا کانکتور های پیچی کوچک ، سبز رنگ میباشند ولی برخی مانند ترمینال kf300 آبی رنگ هستند.
این ترمینال الکترونیک تنها به صورت دو پین ، سه پین ساخته میشود.
در یک طرف این نوع کانکتور ، برجستگی و در طرف دیگر تورفتگی وجود دارد.
اگر ترمینال با تعداد پین غیر از 2 پین و 3 پین خواستیم باید تعداد مناسب از آنها را کنار هم سوار کنیم.
(مثلا برای ترمینال 7 پین = 2عدد ترمینال 2پین + 1عدد ترمینال 3پین را کنار هم میگذاریم)
از این جهت به اینها ترمینال روبردی آسانسوری یا ترمینال الکترونیک نردبانی میگویند.
ترمینال kf350 پیچی سبز روبردی 3.5mm دو 2 پین و سه 3 پین قابل ارائه میباشد.
