توضیحات
ترمینال kf8500 یا کانکتور پیچی kf35 پایه بغل

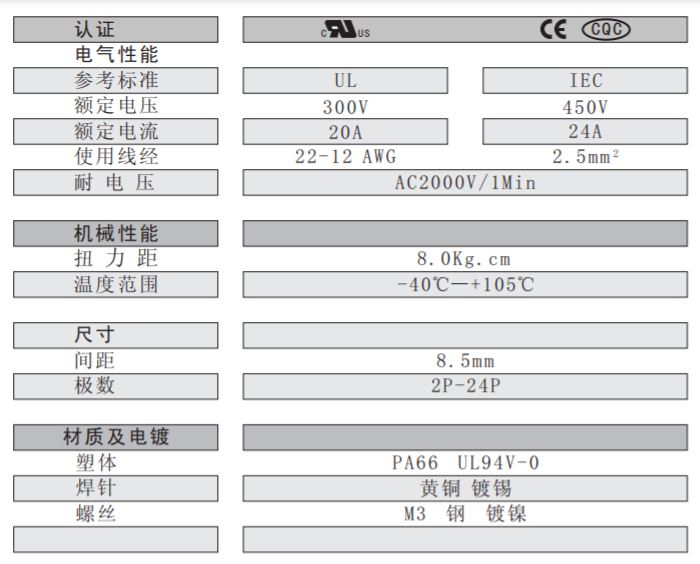

مشخصات ترمینال kf8500
Connectors / Barrier Terminal Blocks
Package: P=8.5mm
Packaging: Bag-packed
Current Rating: 20 A
Voltage Rating: 300 V
Wire range: 2.5 mm² ∼ 22-12 AWG
Pitch: 8.5 mm
Operating temperature: -40 to 105 ºC
ترمینال پنلی چیست ؟
به کانکتور های پیچی روبردی مشکی رنگ ، اصطلاحا ترمینال پنلی گفته میشود.
ترمینال پنلی وظیفه اتصال سیم حامل جریان (نسبتا بالا) را بر روی برد مدار به عهده دارد.
از آنجا که بین پیچ های ترمینال نوعی دیواره ، حصار یا نرده گذاری شده است؛ این ترمینال Barrier Terminal Blocks خوانده میشود.
نرده های بین ترمینال پنلی سبب ایزوله بودن پیچ ها و در نتیجه عدم اتصال سیم ها به یکدیگر میشود.
جنس بدنه این ترمینال عمدتا از باکالیت و پلاستیک است به همین دلیل عده ای این کانکتور را ترمینال باکالیتی نامیده اند.
انواع ترمینال پنلی
ترمینال پیچی مشکی یا ترمینال پنلی دارای دو نوع ترمینال پنلی جاپیچ دار و ترمینال پنلی بدون جای پیچ میباشد.
ترمینال پنلی جای پیچ دار ، پایه پهن بوده در دو طرف کناره خود دارای جا پیچ برای پیچ شدن در محل مورد نظر است.
ترمینال پنلی ساده یا بدون جا پیچ دارای پایه های سوزنی بوده و بر روی برد لحیم میشود.
انواع ترمینال های پنلی بر اساس فاصله پایه های ترمینال سایز بندی شده اند.
مانند ترمینال پنلی سایز یا مدل 25 , 35 , 45 , 55 , 65
اول این اعداد دو رقمی ، دو حرف انگلیسی که خلاصه نام کارخانه تولید کننده است، آورده میشود.
بعنوان مثال mx خلاصه maxt ، حروف kf خلاصه KAIFENG و kefa ، سایر حروف مانند dg و…
نام ترمینال های پنلی به تفکیک فاصله پایه برحسب میلی متر عبارت است از:
kf25 = 7.62mm
kf35 = 8.5 mm
kf45 = 9.5mm
kf55 = 10mm
kf65 = 11mm

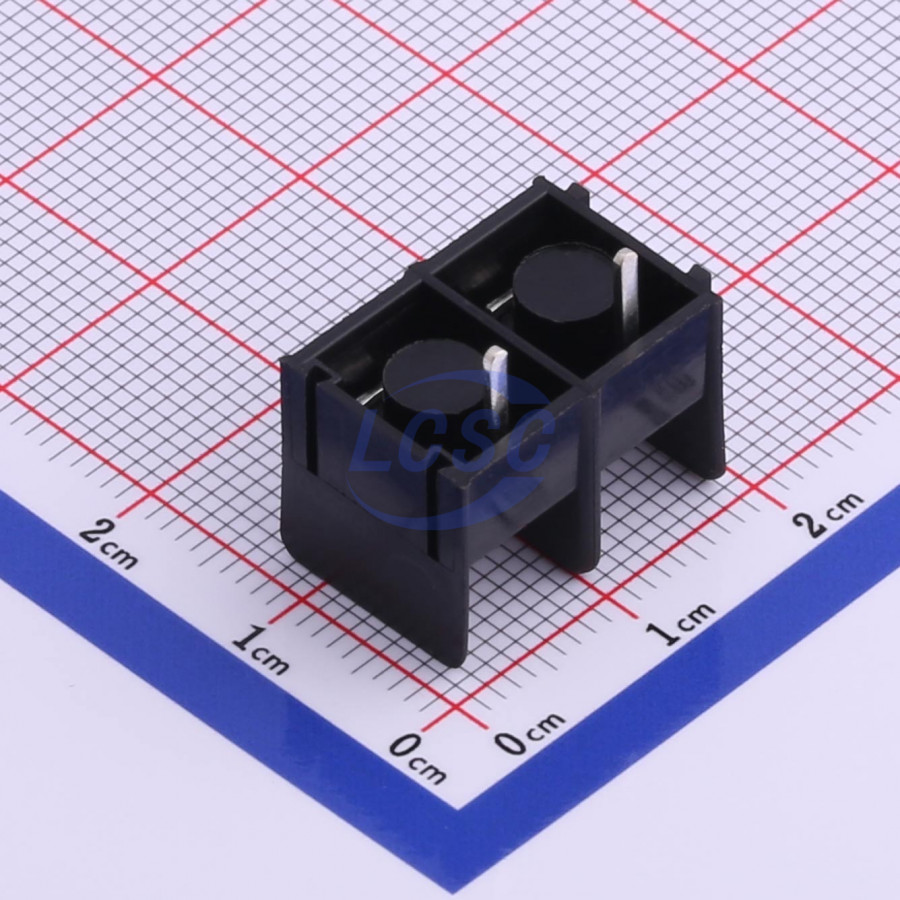

ترمینال kf8500 دو پایه 2 پین یک کانکتور پیچی مشکی روبردی با پایه سوزنی میباشد.

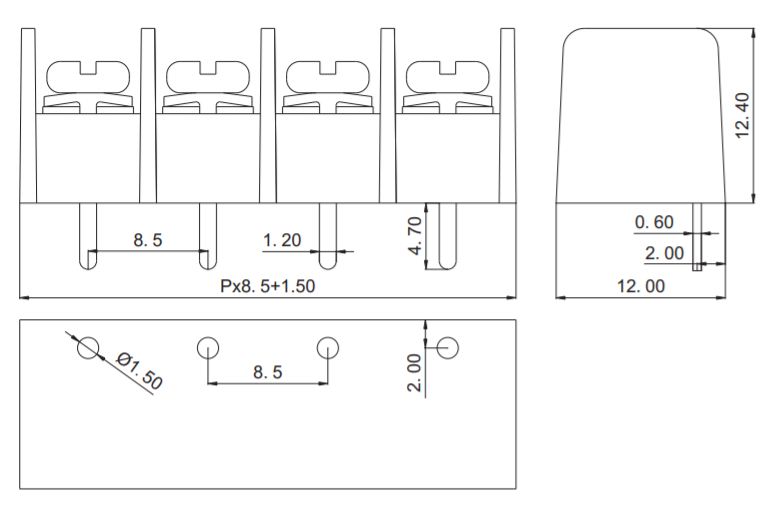

فاصله پایه ترمینال kf8500 یا کانکتور پیچی kf35 پایه بغل معادل 8.5 میلیمتر است.

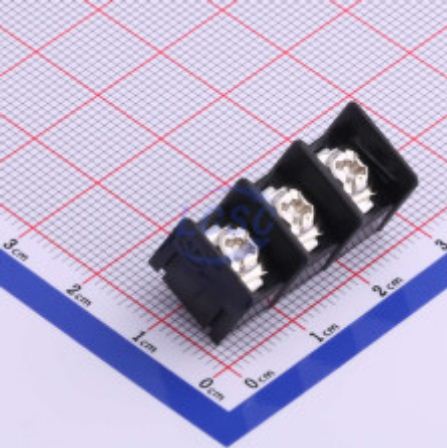

ترمینال پنلی kf8500 با تعداد پین های دو 2 پین ، سه 3 پین و… تولید شده است.

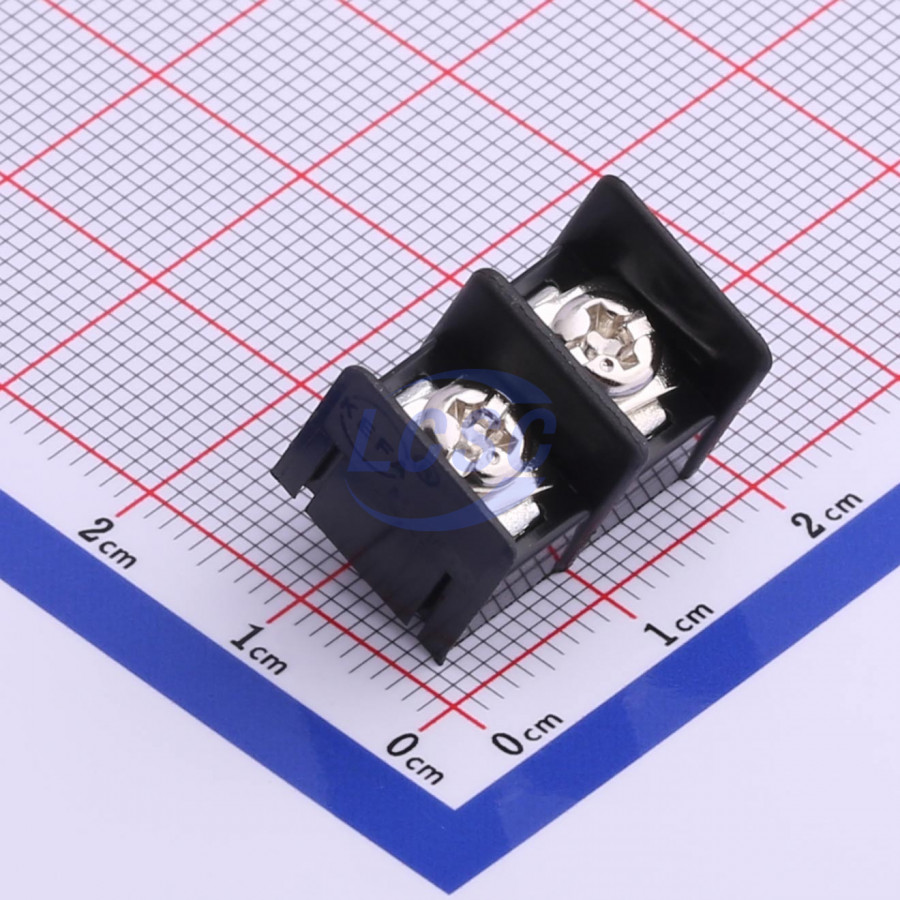

ترمینال kf8500 به نوعی ترمینال kf35 هست که پایه های آن بجای اینکه در وسط ترمینال قرار گرفته باشد در کنار (بغل) آن قرار دارد.
بلوک ترمینال پنلی روبردی 8500 در مدارات صنعتی ، برد تغذیه پاور ، آداپتور سوئیچینگ فلزی و… کاربرد دارد.
