ترمینال پیچی رو بردی kf300 دو پین

توضیحات

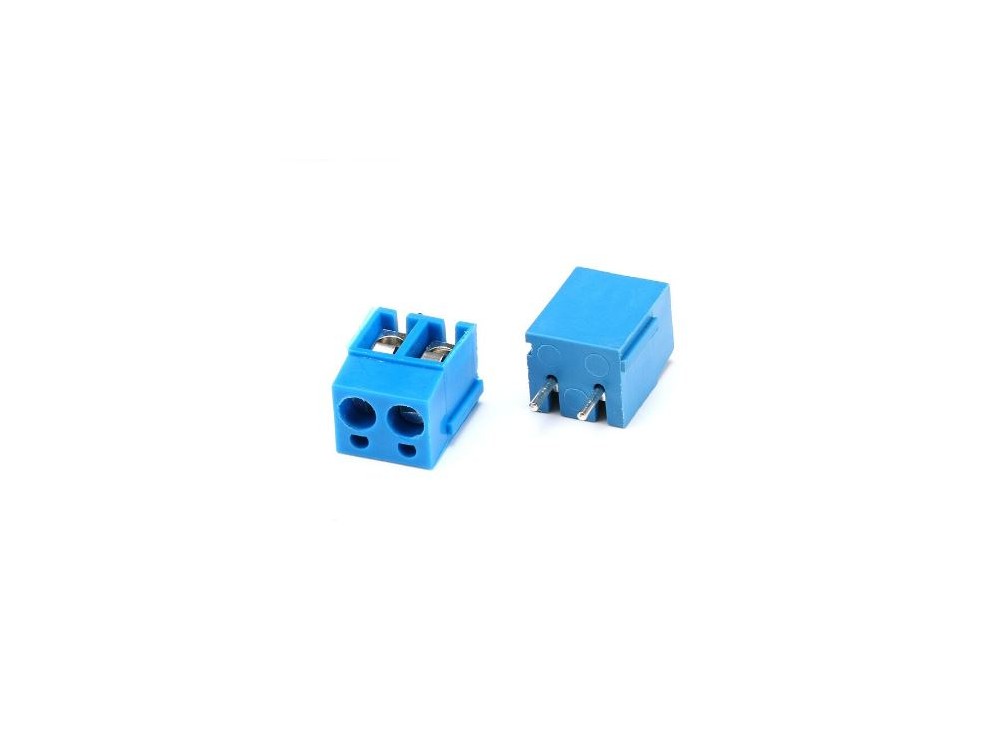

ترمینال پیچی رو بردی kf300 دو پین

معرفی ترمینال kf300

ترمینال kf300 نوعی کانکتور روی بردی میباشد که نقش اتصال سیم به برد مدار را ایفا میکند.

در ترمینال رو بردی یک تیکه پس از نصب ترمینال روی برد ابتدا سیم های مربوطه وارد محفظه ترمینال میشوند سپس از طریق پیچ های ترمینال در درون آن محکم میگردند.

ترمینال های روبردی برای اعمال ورودی و یا دریافت خروجی (مانند سیگنال ولتاژ ، دیتا و…) از مدارات الکترونیکی کاربرد دارند.

این مدل کانکتور ها بر اساس فاصله پایه ، ظاهر ، ابعاد و قطر سیم هایی که به درون ترمینال میرود تقسیم بندی میشوند.

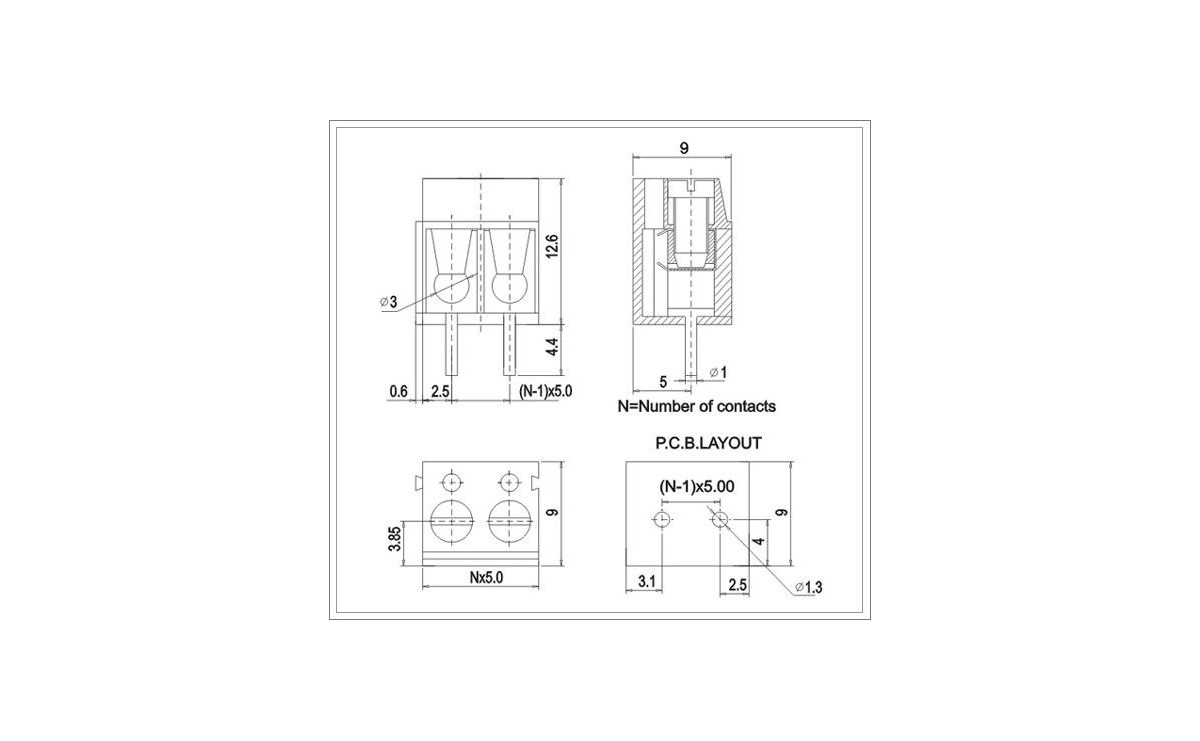

غالب این ترمینال ها دارای فاصله پایه 5 میلیمتر هستند و با اعداد 3 رقمی نام گذاری شده اند مانند : 300 و 301

اول این اعداد 3 رقمی که بیان کننده مدل ترمینال پیچی روبردی هستند معمولا دو حرف انگلیسی وجود دارد؛

که خلاصه نام کارخانه تولید کننده ترمینال میباشد.

بعنوان مثال kf (خلاصه نام شرکت kaifeng و یا kefa) و mx (شرکت maxt) یا dg ,…

در برخی از این ترمینال ها فاصله پایه مبنای نام گذاری میباشد.

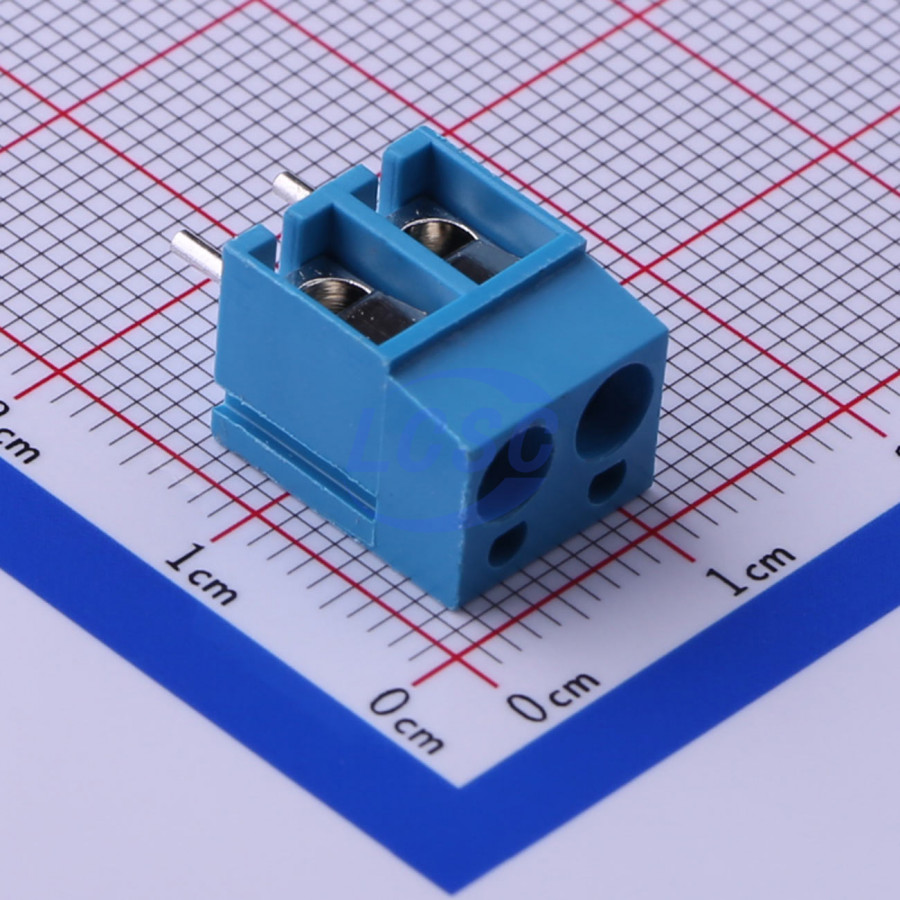

رنگ ترمینال kf300 آبی رنگ هست.

ترمینال kf300 تنها به صورت 2 دو پین ، سه پین ساخته میشود.

بدین ترتیب یک ترمینال پیچی رو بردی را بعنوان مثال با نام ترمینال kf300 دو پین میخوانیم.

ترمینال kf300 در مدار های فرمان، مدار های صنعتی، مخابراتی و… مانند ترمینال بالاست بکار میرود.

قابلیت افزایش پین ترمینال چیست؟

در یک طرف کانکتور kf300 ، برجستگی و در طرف دیگر تورفتگی وجود دارد؛

از آنجا که این تیپ ترمینال های روبردی فقط به صورت دو پین و سه پین تولید شده اند؛

اگر ترمینال با تعداد پین غیر از 2 پین و 3 پین خواستیم باید تعداد مناسب از آنها را کنار هم سوار کنیم.

مثلا برای تهیه ترمینال 6 پین = 2 عدد ترمینال 3 پین یا 3 عدد ترمینال 2 پین را کنار هم میگذاریم.

از این جهت به اینها ترمینال روبردی آسانسوری یا نردبانی میگویند.
