توضیحات
ترمینال kf301 دو پین
معرفی ترمینال پیچی روبردی
ترمینال kf301 نوعی کانکتور روی بردی میباشد که نقش اتصال سیم به برد مدار را ایفا میکند.
در ترمینال رو بردی یک تیکه پس از نصب ترمینال روی برد ، ابتدا سیم های مربوطه وارد محفظه ترمینال میشوند سپس از طریق پیچ های ترمینال در درون آن محکم میگردند.

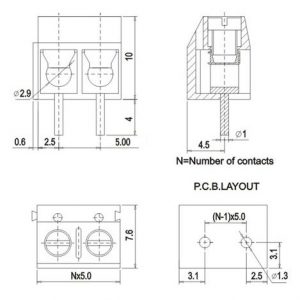

این مدل کانکتور ها بر اساس فاصله پایه ، ظاهر ، سایز ، ارتفاع ، ابعاد و قطر سیم هایی که به درون ترمینال میرود تقسیم بندی میشوند.
غالب این ترمینال ها دارای فاصله پایه 5 میلیمتر هستند و با اعداد 3 رقمی نام گذاری شده اند مانند : 300 و 301
در برخی از این ترمینال ها فاصله پایه مبنای نام گذاری میباشد.
مثلا ترمینال 635 که دارای فاصله پایه 6/35 میلیمتر است یا ترمینال 950 و 7620
اول این اعداد 3 رقمی که بیان کننده مدل ترمینال پیچی روبردی هستند معمولا دو حرف انگلیسی وجود دارد؛
که خلاصه نام کارخانه تولید کننده ترمینال میباشد.
بعنوان مثال kf (خلاصه نام شرکت kaifeng و یا kefa) و mx (شرکت maxt) یا dg ,…
غالبا ترمینال های رو بردی آسانسوری که با نام ترمینال نردبانی نیز شناخته میشوند، سبز رنگ میباشند.
ولی برخی مانند ترمینال kf301 آبی رنگ هستند.
ترمینال kf301 تنها به صورت دو پین ، سه پین ساخته میشود.

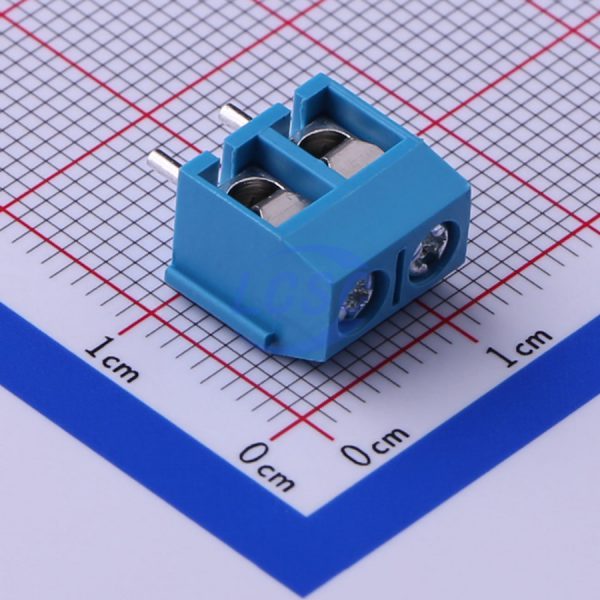

ترمینال پیچی روبردی 2 پین مدل kf301
در یک طرف این نوع کانکتور ، برجستگی و در طرف دیگر تورفتگی وجود دارد، اگر ترمینال با تعداد پین غیر از 2 پین و 3 پین خواستیم باید تعداد مناسب از آنها را کنار هم سوار کنیم.
مثلا برای تهیه ترمینال 6 پین = 2 عدد ترمینال 3 پین یا 3 عدد ترمینال 2 پین را کنار هم میگذاریم.
از این جهت به اینها ترمینال روبردی آسانسوری یا نردبانی میگویند.
ترمینال kf301 در مدار های فرمان، مدار های صنعتی، مخابراتی و… مانند ترمینال بالاست بکار میرود.
ترمینال های روبردی برای اعمال ورودی و یا دریافت خروجی از مدارات الکترونیکی کاربرد دارند.
