توضیحات

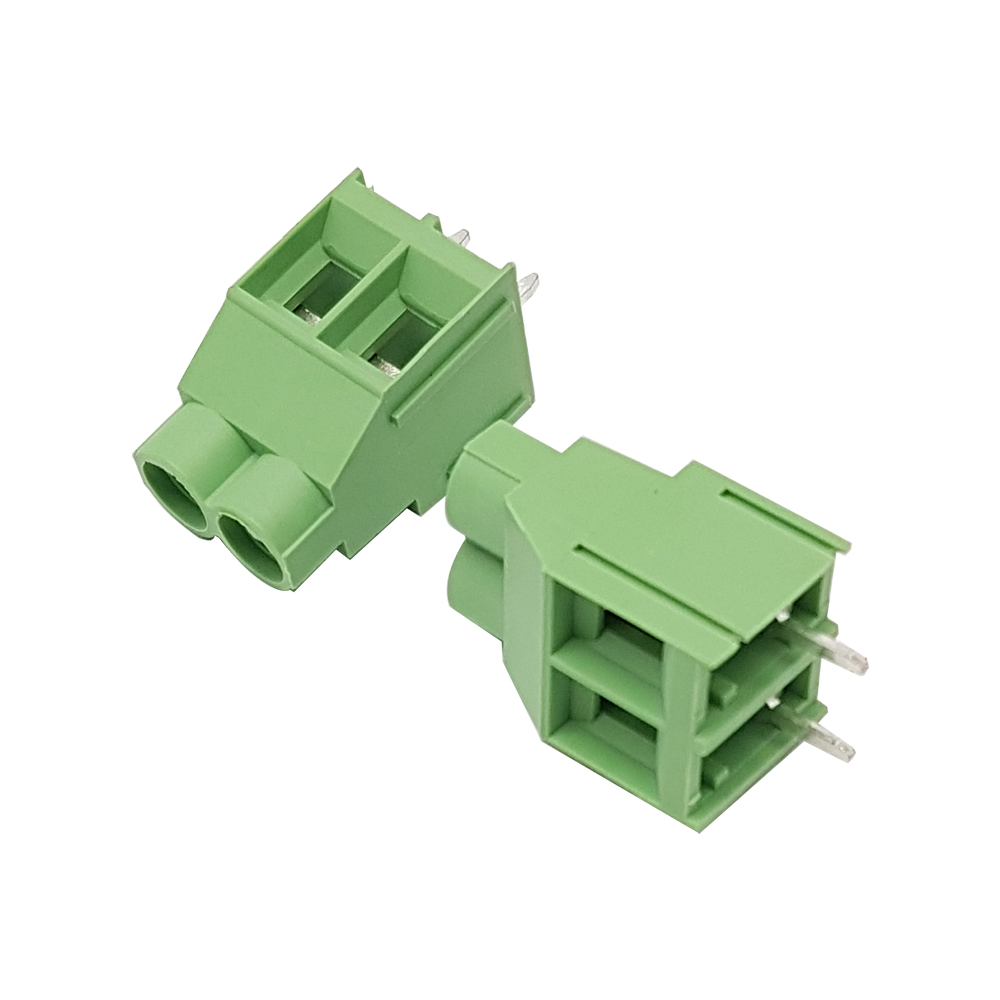

ترمینال فونیکسی پیچی روبردی kf635 دو پین نوعی ترمینال الکترونیک میباشد.
ترمینال الکترونیک و انواع آن
ترمینال الکترونیکی نوعی از پایانه (ترمینال) های روی بردی میباشد که در صنعت الکترونیک بکار میرود.
ترمینال الکترونیک دارای انواع کانکتور فونیکسی پیچی ، ترمینال پنلی (باکالیتی) ، ترمینال فونیکس نری- مادگی و… است.
ترمینال فونیکسی پیچی با نام های ترمینال آسانسوری ، نردبانی ، یک تیکه و… شناخته میشود.
ترمینال روبردی kf635 نوعی کانکتور روی بردی میباشد که نقش اتصال سیم به برد مدار را ایفا میکند.
در ترمینال رو بردی یک تیکه ، سیم های مربوط به مدار از طریق پیچ های ترمینال در درون محفظه ترمینال محکم شده و به مدار متصل میشوند.
این مدل کانکتور ها بر اساس فاصله پایه ، ظاهر ، سایز ، ارتفاع ، ابعاد و قطر سیم هایی که به درون ترمینال میرود تقسیم بندی میشوند.
ترمینال kf635 تنها به صورت دو پین ، سه پین ساخته میشود.
در یک طرف این نوع کانکتور ، برجستگی و در طرف دیگر تورفتگی وجود دارد.
اگر ترمینال با تعداد پین غیر از 2 پین و 3 پین خواستیم باید تعداد مناسب از آنها را کنار هم سوار کنیم.
(مثلا برای ترمینال 7 پین = 2عدد ترمینال 2پین + 1عدد ترمینال 3پین را کنار هم میگذاریم)
از این جهت به اینها ترمینال روبردی آسانسوری ترمینال الکترونیک نردبانی میگویند.
ترمینال فونیکسی پیچی
غالب این ترمینال ها دارای فاصله پایه 5/08 میلیمتر هستند و با اعداد 3 رقمی نام گذاری شده اند.
مانند : 126 / 127 / 128 / 129 / 300 / 301 / 103
در برخی از این ترمینال ها فاصله پایه مبنای نام گذاری میباشد.
مثلا ترمینال 635 که دارای فاصله پایه 6.35 میلیمتر است یا ترمینال 950 و 7620
اول این اعداد 3 رقمی که بیان کننده مدل ترمینال پیچی روبردی هستند معمولا دو حرف انگلیسی وجود دارد که خلاصه نام کارخانه تولید کننده ترمینال میباشد.
بعنوان مثال kf (خلاصه نام شرکت kefa) و mx (شرکت maxt) یا dg ,…
غالبا ترمینال های رو بردی آسانسوری که با نام ترمینال نردبانی نیز شناخته میشوند، سبز رنگ میباشند.
مانند ترمینال فونیکسی پیچی روبردی kf635 دو پین سبز رنگ
ولی برخی مانند ترمینال kf300 آبی رنگ هستند.
