کریستال اسیلاتور 8 مگاهرتز 4 پایه

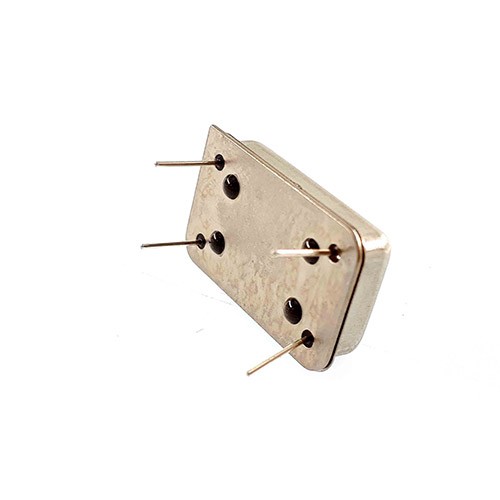

اسیلاتور کریستال 4 پایه

فرکانس اسیلاتور : 8مگاهرتز

ابعاد اسیلاتور : 5*12.5*20

فاصله پایه ها: 8*15

اسیلاتور کریستالها با دریافت ولتاژ 5 ولت در ورودی، یک پالس تثبیت شده با فرکانس مشخص در خروجی ارائه می دهند.

اسیلاتور ها یکی از کاربردی ترین قطعات در الکترونیک و بخصوص مخابرات میباشند و در مدار فرستنده های باثبات ، میکروکنترلرها و… بکار میروند.

فرق کریستال های 2 پایه و اسیلاتور های 4 پایه :

تفاوت کریستال و اسیلاتور در اینست که کریستال برای تولید کلاک نیاز به چند گیت منطقی و خازن های پایدار کننده دارد که معمولا داخل میکرو تعبیه شده اند به همین دلیل کریستال به 2 پایه از میکرو وصل میشود.
اما اسیلاتور همه موارد ذکر شده برای تولید کلاک را داخل خودش دارد و کافیست آن را به تغذیه وصل نموده و خروجی کلاکش رو مطابق دیتاشیت میکرو به یکی از پایه های مشخص شده (معمولا xtal1) وصل نمائیم.

نحوه اتصال پایه های اسیلاتور به میکرو
