توضیحات
مقاومت پکیج 805 مقاومت smd اس ام دی مقاومت سایز 2012

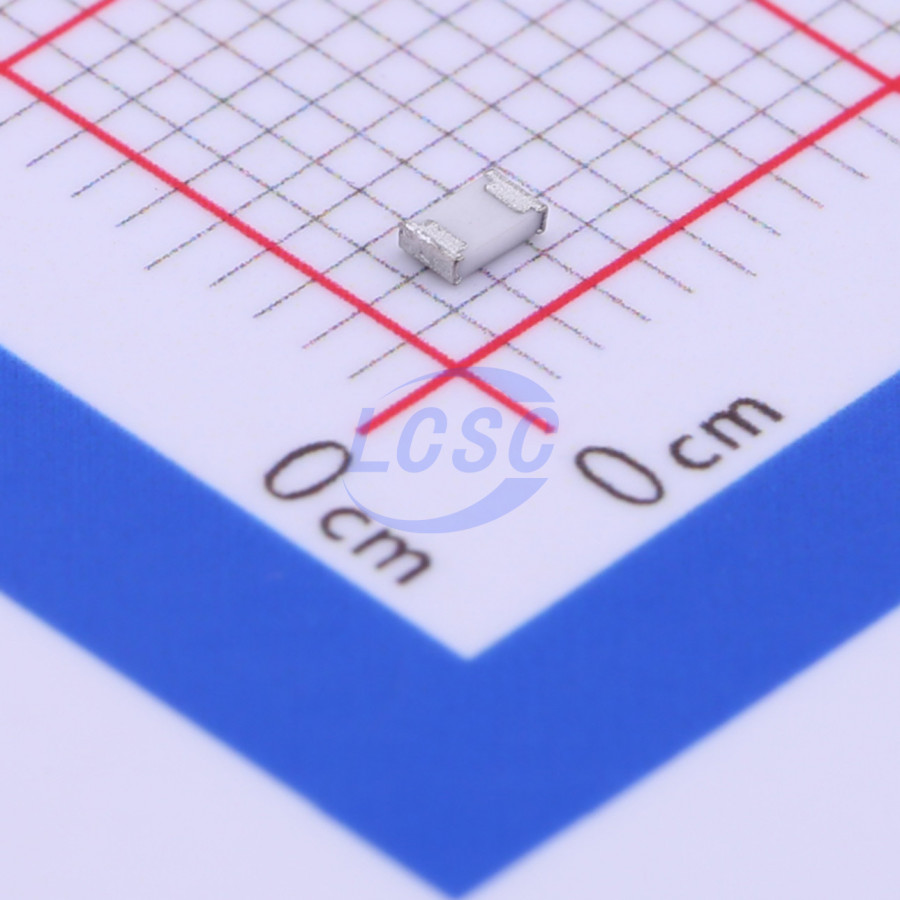

مشخصات مقاومت اس ام دی 1 کیلو اهم سایز 0805
Package: 0805
Manufacturer: PANASONIC
Packaging: Tape & Reel
Resistance (Ohms): 1K Ω
Tolerance: ±5%
Power (Watts): 1/8W = 0.125W
℃/Temperature Coefficient:±200ppm
انواع مقاومت smd
مقاومت بعنوان مصرفی ترین قطعه الکترونیک در دو پکیج dip و smd تولید شده اند.
مقاومت های smd در پکیج های مختلفی تولید میگردند.
نام پکیج مقاومت های smd از روی ابعاد آنها در واحد اینچ گرفته شده است.
به طور مثال نام پکیج 0805 از ابعاد این سایز مقاومت که 0.05×0.08 اینچ است برگرفته شده است.
نام دیگر پکیج 0805 مقاومت پکیج 2012 است.
نام پکیج 2012 از ابعاد این مقاومت smd برحسب واحد میلیمتر که 2.0mm×1.25mm میباشد گرفته شده است.
جدول ابعاد راهنمای خرید مقاومت 805 مقاومت smd مقاومت 2012
جدول سایز ابعاد توان مقاومت اس ام دی smd
در این جدول ابعاد مقاومت smd برحسب واحد اینچ و میلیمتر بترتیب نام پکیج آورده شده است.
در جدول بالا توان مقاومت smd برحسب وات W بترتیب نام پکیج مقاومت ذکر شده است.
بطور مثال مقاومت 0805 یا 2012 دارای توان 1/8 وات یا 0.125w است.
در ستون size ابعاد تقریبی این مقاومت بصورت عینی آورده شده است.
هرچه ابعاد یا سایز مقاومت اس ام دی بزرگتر شود توان (وات) مقاومت smd نیز افزایش میابد.
دیتاشیت جدول ابعاد سایز نحوه خواندن کد توان مقاومت اس ام دی smd

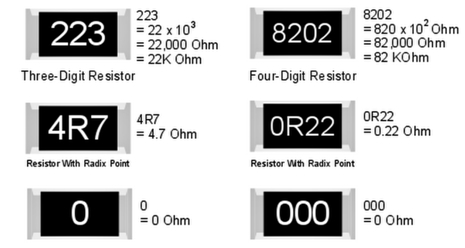

نحوه خواندن کد مقاومت اس ام دی
در تصویر بالا تعدادی مثال از نحوه خواندن کد روی مقاومت smd را مشاهده مینمایید.

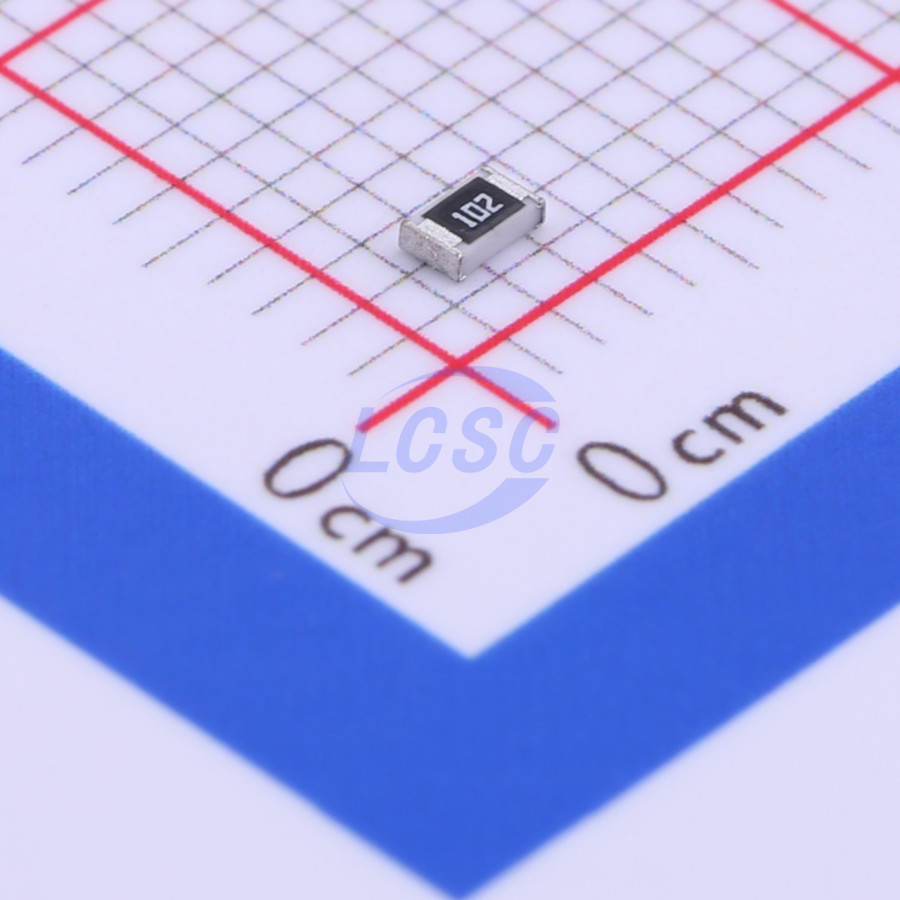

بعنوان مثال مقاومت 1 کیلو اهم 0805 smd با کد 102 = 1k Ω مشخص میشود.

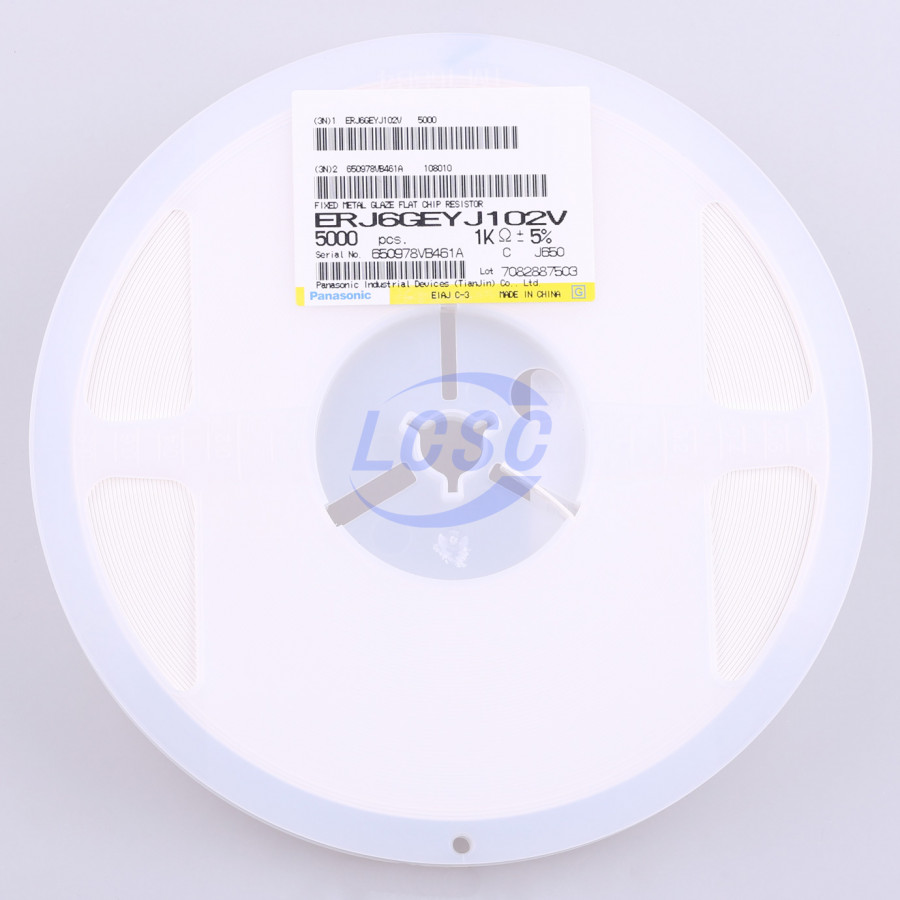

روی رول مقاومت smd کدهایی نوشته میشود که مشخص کننده اطلاعات مقاومت اس ام دی میباشد.
بعنوان مثال کد مقاومت 1 کیلو اهم 805 با خطای 5 درصد برای کارخانه PANASONIC به صورت ERJ6GEYJ102V میباشد.
توجه شود که هر کارخانه کد مختص به خود را روی رول مقاومت smd میزند.
با دانلود دیتاشیت محصول میتوان معنی اعداد و حروف بکار برده شده در کد مقاومت smd را متوجه شد.
دیتاشیت مقاومت اس ام دی smd پکیج 0805

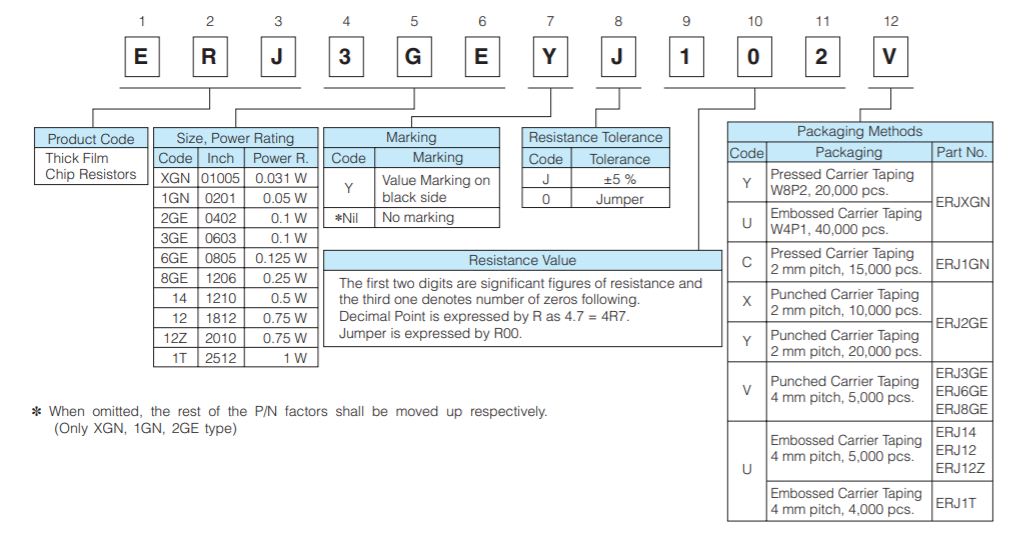

◊در جدول زیر کد مختص به کمپانی پاناسونیک این محصول تفسیر شده است
نحوه خواندن کد روی رول مقاومت 0805

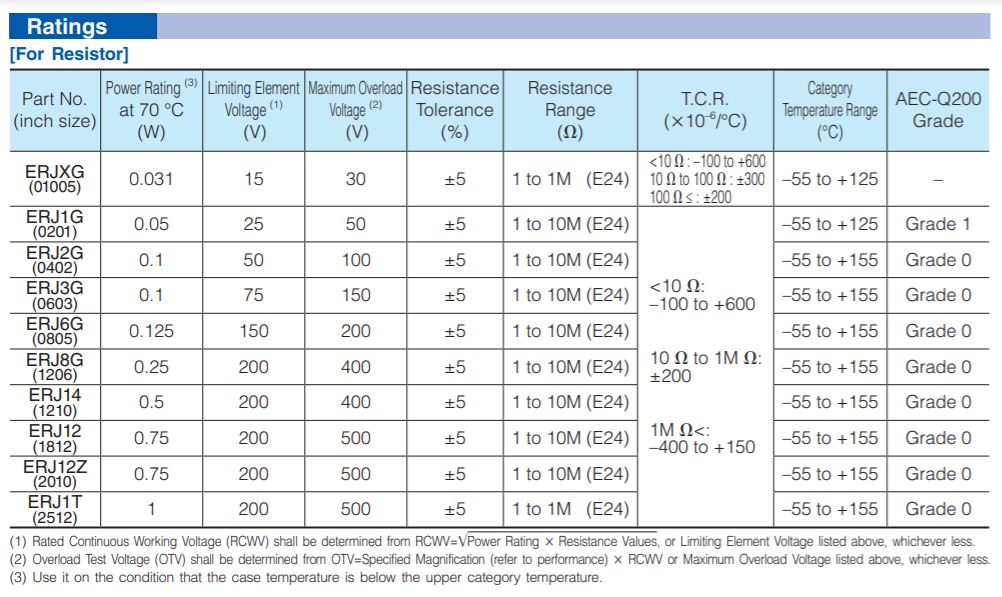

♦ جدول زیر قسمتی از دیتاشیت محصول میباشد
در این جدول توان ، درصد خطا ، حداقل و حداکثر ولتاژ پکیج های مختلف مقاومت smd تولید این کمپانی بررسی شده است.
دیتاشیت جدول ابعاد سایز نحوه خواندن کد توان مقاومت اس ام دی
