توضیحات
مقاومت پکیج 2010 smd اس ام دی
مشخصات مقاومت smd اس ام دی 2.2 کیلو اهم
Package: 2010
(Manufacturer: UNI-ROYAL (Uniroyal Elec
Packaging: Tape & Reel
Resistance (Ohms): 2.2k Ω
Tolerance: ±5%
Power (Watts): 1/2W = 0.5w
℃/Temperature Coefficient: ±100ppm
پکیج های مقاومت smd
مقاومت smd از مصرفی ترین قطعات smd است.
مقاومتهای smd در پکیج یا ابعاد مختلفی تولید میشوند.
نام پکیج مقاومت اس ام دی از روی ابعاد آنها بر حسب واحد اینچ گرفته شده است.
بعنوان مثال ابعاد مقاومت اس ام دی پکیج 2010 به واحد اینچ 0.10×0.20 میباشد.
در جدول زیر ابعاد مقاومت smd برحسب واحد میلیمتر بترتیب سایز پکیج آورده شده است.
توان و ابعاد مقاومت های smd برحسب میلیمتر
همانطور که از اطلاعات جدول بالا مشخص است مقاومت 2010 دارای ابعاد 2.5×5.0 میلیمتر است.
در نام گذاری پکیج مقاومت های smd از ابعاد آنها بر حسب واحد میلیمتر نیز استفاده میشود.
به طور مثال نام دیگر مقاومت پکیج 2010 مقاومت اس ام دی 5025 میباشد.
دیتاشیت مقاومت پکیج 2010 smd اس ام دی
جدول زیر بخشی از دیتاشیت مقاومت smd پکیج مقاومت 2010 است.
در این جدول اطلاعات زیادی از جمله توان مقاومت smd ، حداکثر ولتاژ کاری و ولتاژ اورلود ، جریان عبوری و حداکثر جریان قابل عبور ، محدوده دمای کارکرد و… آورده شده است.
در جدول زیر توان مقاومت smd برحسب وات watt بترتیب نام پکیج مقاومت ذکر شده است.
بطور مثال مقاومت 2010 دارای توان 1/2 وات 0.5w در دمای 70 درجه سانتیگراد است.
ناگفته نماند برخی مدل های مقاومت 2010 با توان 3/4w = 0.75w نیز تولید میشوند.
همانند مقاومت های dip در مقاومت های smd نیز هرچه توان (وات) مقاومت افزایش یابد ابعاد یا سایز مقاومت نیز بزرگتر میشود.
مقاومت 2010 دارای ولتاژ کاری 200 ولت و جریان 2 آمپر میباشد.
حداکثر ولتاژ و جریان قابل عبور از این مقاومت 500v و 10A است.
جدول دیتاشیت پکیج های مقاومت smd

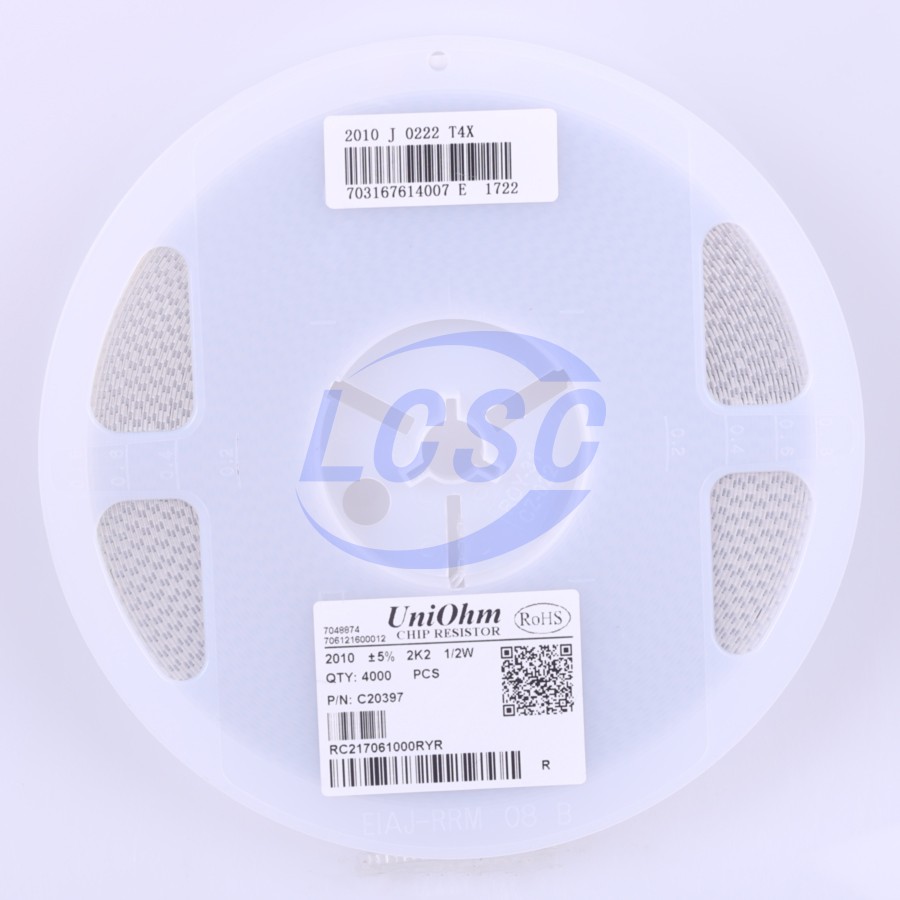

روی رول مقاومت اس ام دی کدهایی نوشته میشود که برگرفته شده از مشخصات مقاومت smd میباشد.
بعنوان مثال مقاومت 2.2k اهم 2010 با خطای 5 درصد برند UNI-ROYAL دارای کد 2010W2J0222T4S میباشد.

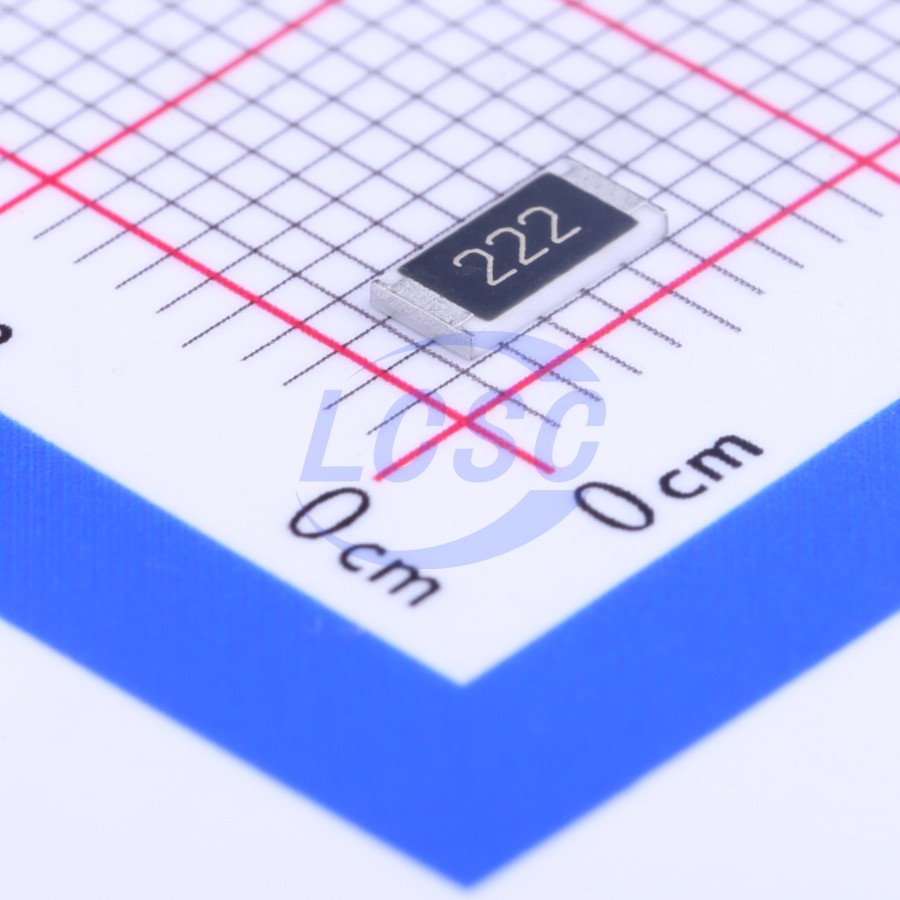

کد مقاومت 2.2 کیلو اهم اس ام دی 222 است.
توجه شود که هر کارخانه کد مختص به خود را روی رول مقاومت smd میزند.
با دانلود دیتاشیت محصول میتوان معنی اعداد و حروف بکار برده شده در کد مقاومت smd را متوجه شد.
دانلود دیتاشیت مقاومت اس ام دی smd
