توضیحات
مقاومت پکیج 1210 اس ام دی smd
مشخصات مقاومت smd اس ام دی 4.7 کیلو اهم 1210
Package: 1210
(Manufacturer: UNI-ROYAL (Uniroyal Elec
Packaging: Tape & Reel
Resistance (Ohms): 4.7k Ω
Tolerance: ±5%
Power (Watts): 1/2W
℃/Temperature Coefficient: ±100ppm
پکیج های مقاومت smd
مقاومت smd از پرکاربرد ترین قطعات smd است.
مقاومتهای smd در پکیج یا سایز های مختلفی تولید میشوند.
نام پکیج مقاومت های smd از روی ابعاد آنها در واحد اینچ گرفته شده است.
بعنوان مثال ابعاد مقاومت اس ام دی پکیج 1210 برحسب اینچ 0.10×0.125 میباشد.
در جدول زیر ابعاد مقاومت smd برحسب واحد میلیمتر بترتیب نام پکیج آورده شده است.
در این جدول رنج های تولید شده مقاومت اس ام دی بترتیب نام پکیج و درصد خطا توسط برند UNI-ROYAL آورده شده است.

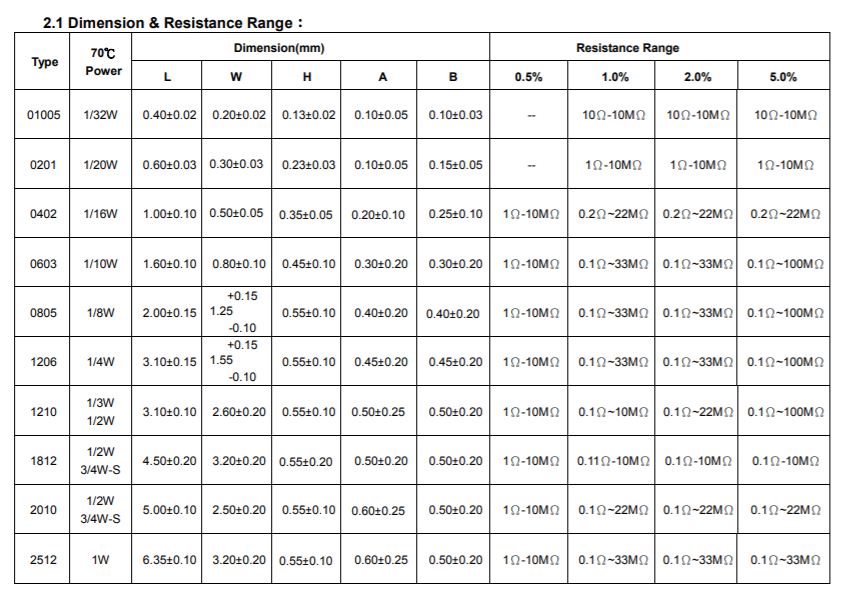

جدول ابعاد و سایز مقاومت اس ام دی
دیتاشیت مقاومت smd
جدول زیر بخشی از دیتاشیت مقاومت smd پکیج مقاومت 1210 است.

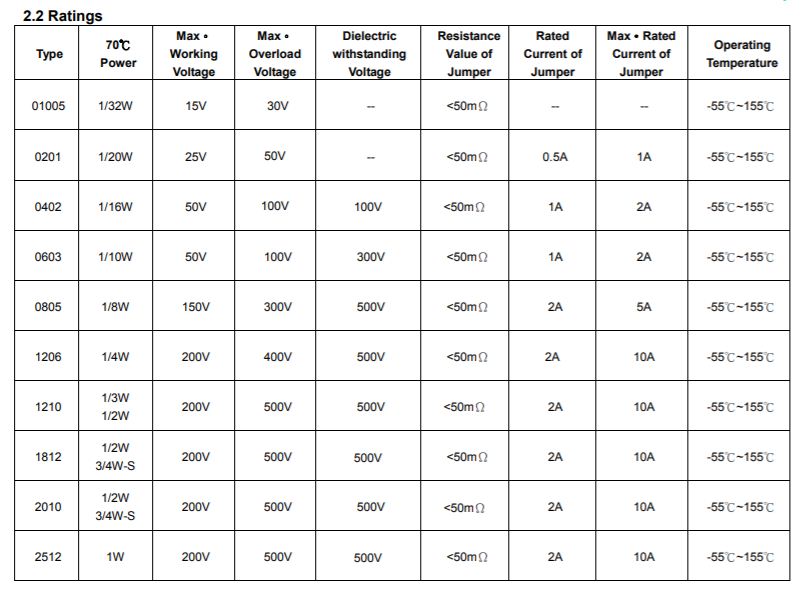

جدول دیتاشیت و توان مقاومت smd
در این جدول اطلاعات زیادی از جمله توان مقاومت smd ، حداکثر ولتاژ کاری و ولتاژ اورلود ، جریان عبوری و حداکثر جریان قابل عبور ، دمای قابل کارکرد و… آورده شده است.
در جدول بالا توان مقاومت smd برحسب وات watt بترتیب نام پکیج مقاومت ذکر شده است.
بطور مثال مقاومت 1210 دارای توان نیم 1/2 وات 0.5w در دمای 70 درجه سانتیگراد است.
همانند مقاومت های dip در مقاومت های smd نیز هرچه توان (وات) مقاومت افزایش یابد ابعاد یا سایز مقاومت نیز بزرگتر میشود.
بعنوان مثال مقاومت 1210 دارای ولتاژ کاری 200 ولت و جریان 2 آمپر میباشد.
حداکثر ولتاژ و جریان قابل عبور از این مقاومت 500v و 10A است.
دانلود دیتاشیت مقاومت اس ام دی smd
روی رول مقاومت smd کدهایی نوشته میشود که برگرفته شده از مشخصات مقاومت اس ام دی میباشد.
بعنوان مثال مقاومت 4.7k اهم 1210 با خطای 5 درصد برند UNI-ROYAL دارای کد 1210W2J0472T5E میباشد.
توجه شود که هر کارخانه کد مختص به خود را روی رول مقاومت smd میزند.
با دانلود دیتاشیت محصول میتوان معنی اعداد و حروف بکار برده شده در کد مقاومت smd را متوجه شد.
