توضیحات
مقاومت 1206 مقاومت با خطای 1درصد مقاومت smd 3216
مشخصات مقاومت smd اس ام دی 10 کیلو اهم 1206
Package: 1206
Manufacturer: Viking Tech
Packaging: Tape & Reel
Resistance (Ohms): 10K Ω
Tolerance: ±0.1%
Power (Watts): 1/4W
℃/Temperature Coefficient:±25ppm
انواع مقاومت smd
مقاومت بعنوان پرکاربردترین قطعه الکترونیک در دو پکیج dip و smd تولید میشوند.
مقاومت های smd در پکیج های مختلفی عرضه شده اند.
نام پکیج مقاومت های smd از روی ابعاد آنها در واحد اینچ گرفته شده است.
به طور مثال نام پکیج 1206 از ابعاد این سایز مقاومت که 0.06×0.12 اینچ است برگرفته شده است.
نام دیگر پکیج 1206 مقاومت پکیج 3216 است.
نام پکیج 3216 از ابعاد این مقاومت smd برحسب واحد میلیمتر که 3.2mm×1.6mm میباشد گرفته شده است.
جدول کاربردی راهنمای خرید مقاومت smd
جدول سایز ابعاد توان مقاومت smd
در این جدول ابعاد مقاومت smd برحسب واحد اینچ و میلیمتر بترتیب نام پکیج آورده شده است.
در جدول بالا توان مقاومت smd برحسب وات W بترتیب نام پکیج مقاومت ذکر است.
بطور مثال مقاومت 1206 یا 3216 دارای توان 1/4 وات یا 0.25w است.
در ستون size این مقاومت ابعاد تقریبی آن بصورت عینی آورده شده است.
با دقت در این جدول میتوان دریافت که با بزرگ شدن ابعاد یا سایز مقاومت اس ام دی ، توان (وات) مقاومت smd نیز افزایش میابد.
نحوه خواندن کد روی مقاومت smd
نحوه خواندن کد مقاومت اس ام دی
در تصویر بالا تعدادی مثال از نحوه خواندن کد روی مقاومت smd را مشاهده مینمایید.

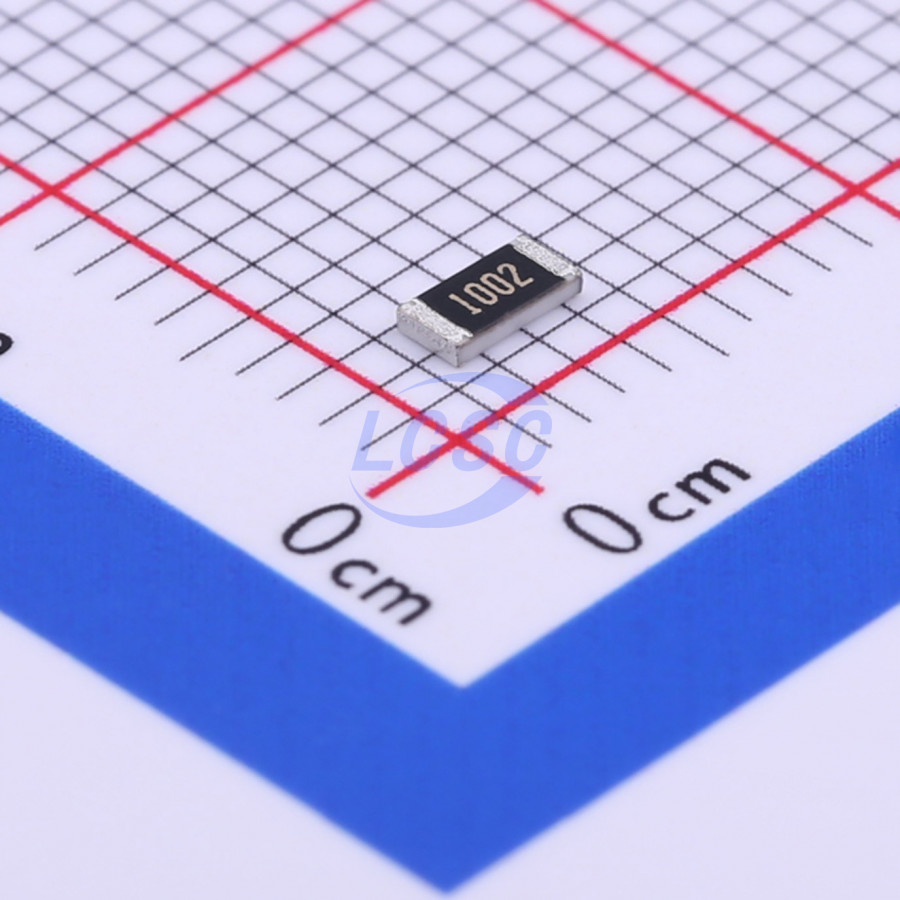

بعنوان مثال مقاومت 10 کیلو اهم 1206 smd با کد 1002 = 10k Ω مشخص میشود.

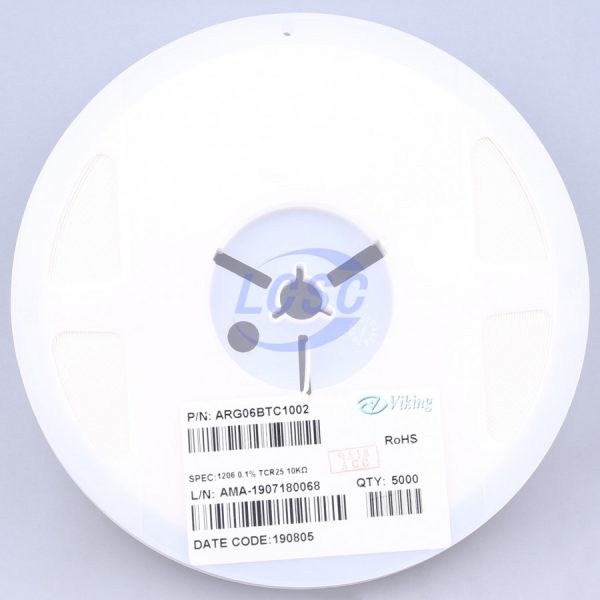

روی رول مقاومت smd کدهایی نوشته میشود که مشخص کننده اطلاعات مقاومت اس ام دی میباشد.
لازم به ذکر است هر کارخانه کد مخصوص به خود را روی رول مقاومت میزند.
بعنوان مثال کد مقاومت 10 کیلو اهم 1206 با خطای 0.1% درصد برای کارخانه Viking Tech به صورت ARG06BTC1002 میباشد.
با دانلود دیتاشیت محصول میتوان معنی اعداد و حروف بکار برده شده در کد مقاومت smd را متوجه شد.
دانلود دیتاشیت مقاومت smd 1206
خرید ، اطلاع از قیمت فروش انواع مقاومت 1206 با خطای مقاومت 1درصد و 5 درصد مقاومت دقت بالا 0.1% و… مقاومت سایز smd 3216
قبول سفارش انواع مقاومت شامل پکیج dip و smd در فروشگاه قطعات الکترونیک مدرن الکترونیکز
