توضیحات

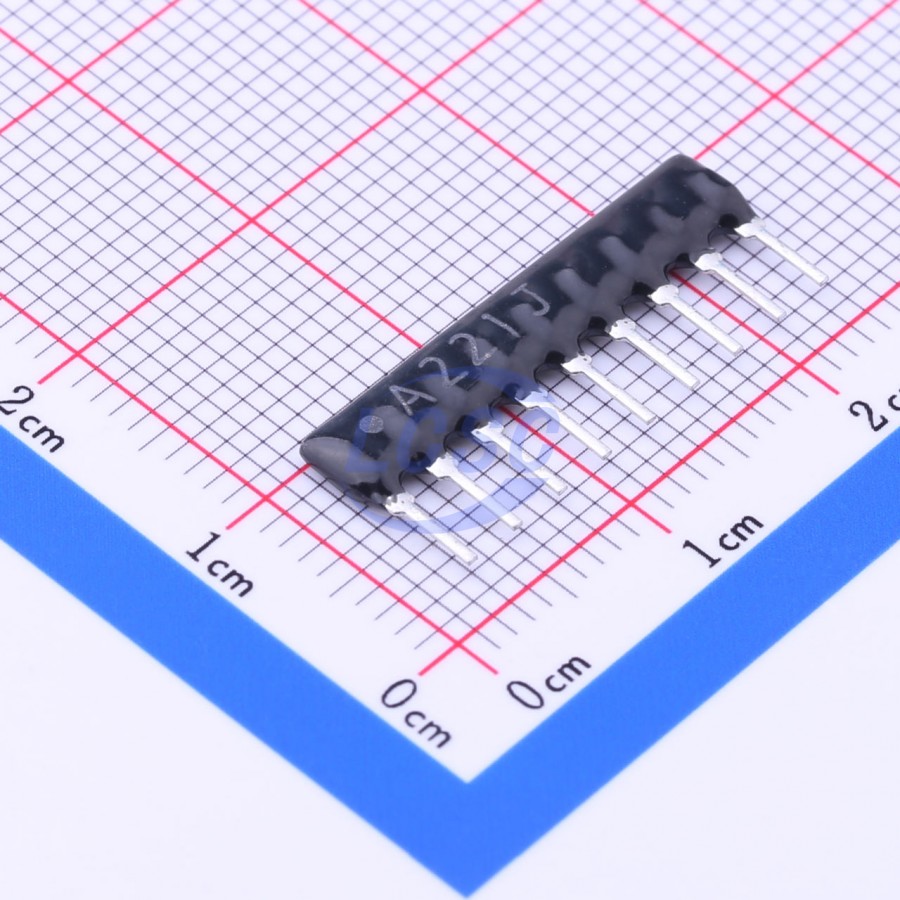

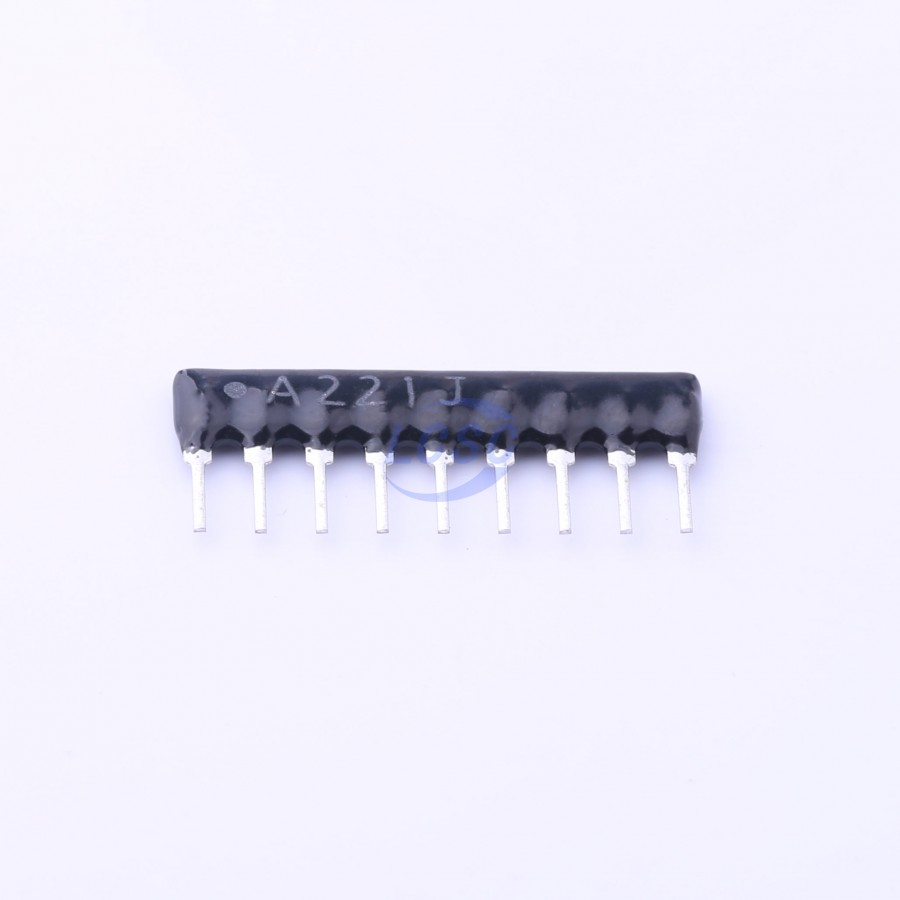

مشخصات مقاومت اره ای یا مقاومت شانه ای 9 پین
Mfr.Part: A09-221JP
Category: Resistors / Resistor Networks & Arrays
Package: SIP-9
Packaging: Bag-packed
Resistance: 220 Ω
Tolerance: ±5% = j
Power (Watts): 125mW = 1/8 W
℃/Temperature Coefficient: ±100ppm
Number of Resistors: 8
Number of Pins: 9
دیتاشیت خواندن کد انواع مقاومت اره ای
مقاومت اره ای یا مقاومت شانه ای چیست؟

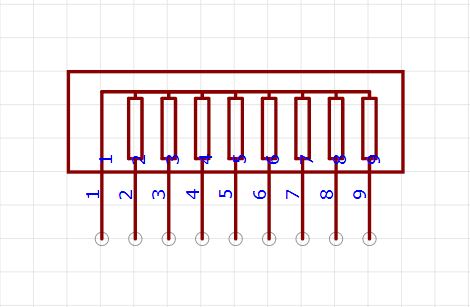

مقاومت اره ای ، شامل چند عدد مقاومت است که با هم موازی شده اند و با یک پایه مشترک در قالب یک قطعه عرضه می شود.
یکی از اهداف تولید مقاومت اره ای ، کاهش فضای اشغالی میباشد.
پایه مشترک معمولاً روی بدنه با علامتی مثل نقطه مشخص می شود.
مقاومت اره ای یا مقاومت شانه ای با تعداد پین های مختلف مانند 9 پین تولید شده است.

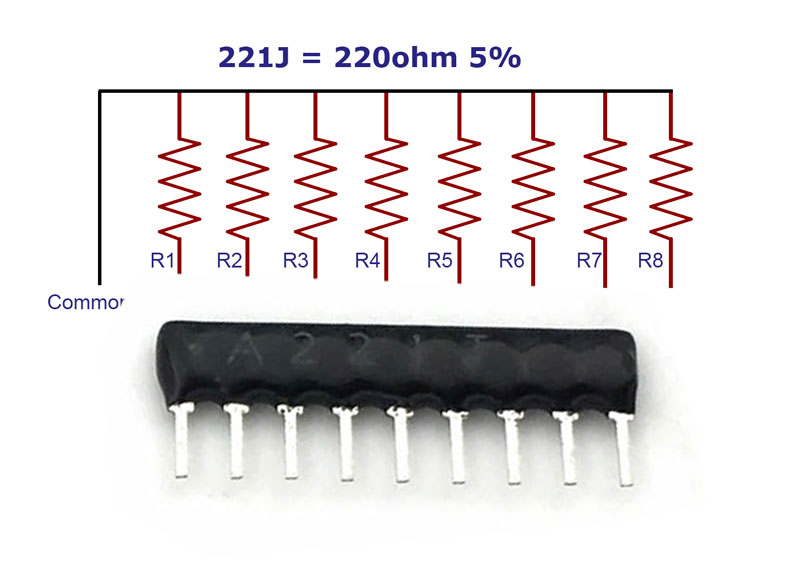

مثلاً یک مقاومت آرایه ای 220 اهم 9 پایه ، شامل 8 مقاومت 220 اهم می باشد.
معمولا از مقاومت اره ای برای Pull Up/Down یک پورت از میکرو یا تقویت خروجی میکرو کنترلر استفاده می شود.
مقاومت اره ای با نام های مقاومت شبکه ای ، مقاومت اری array ، مقاومت آرایه ای ، مقاومت شانه ای شناخته میشود.
