توضیحات

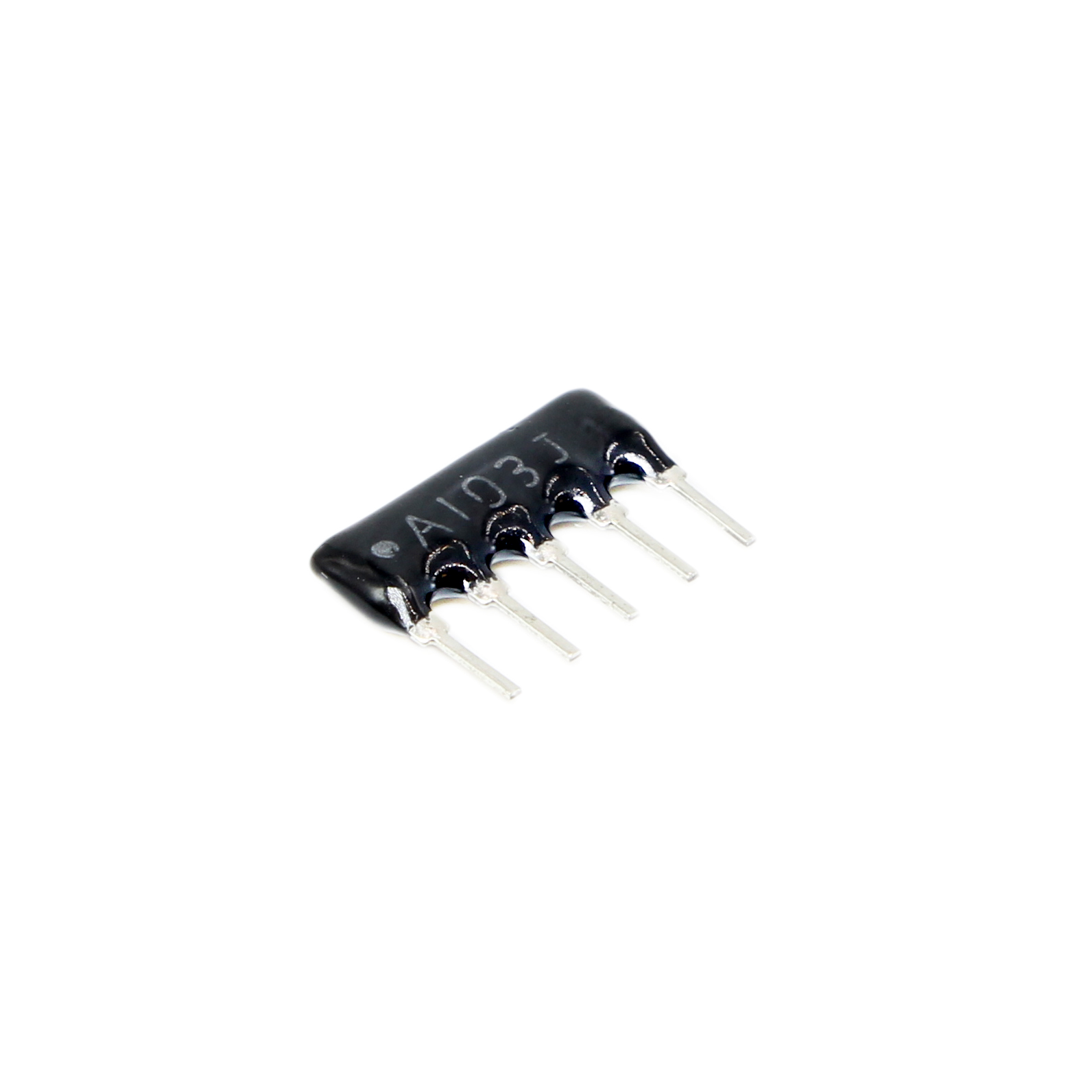

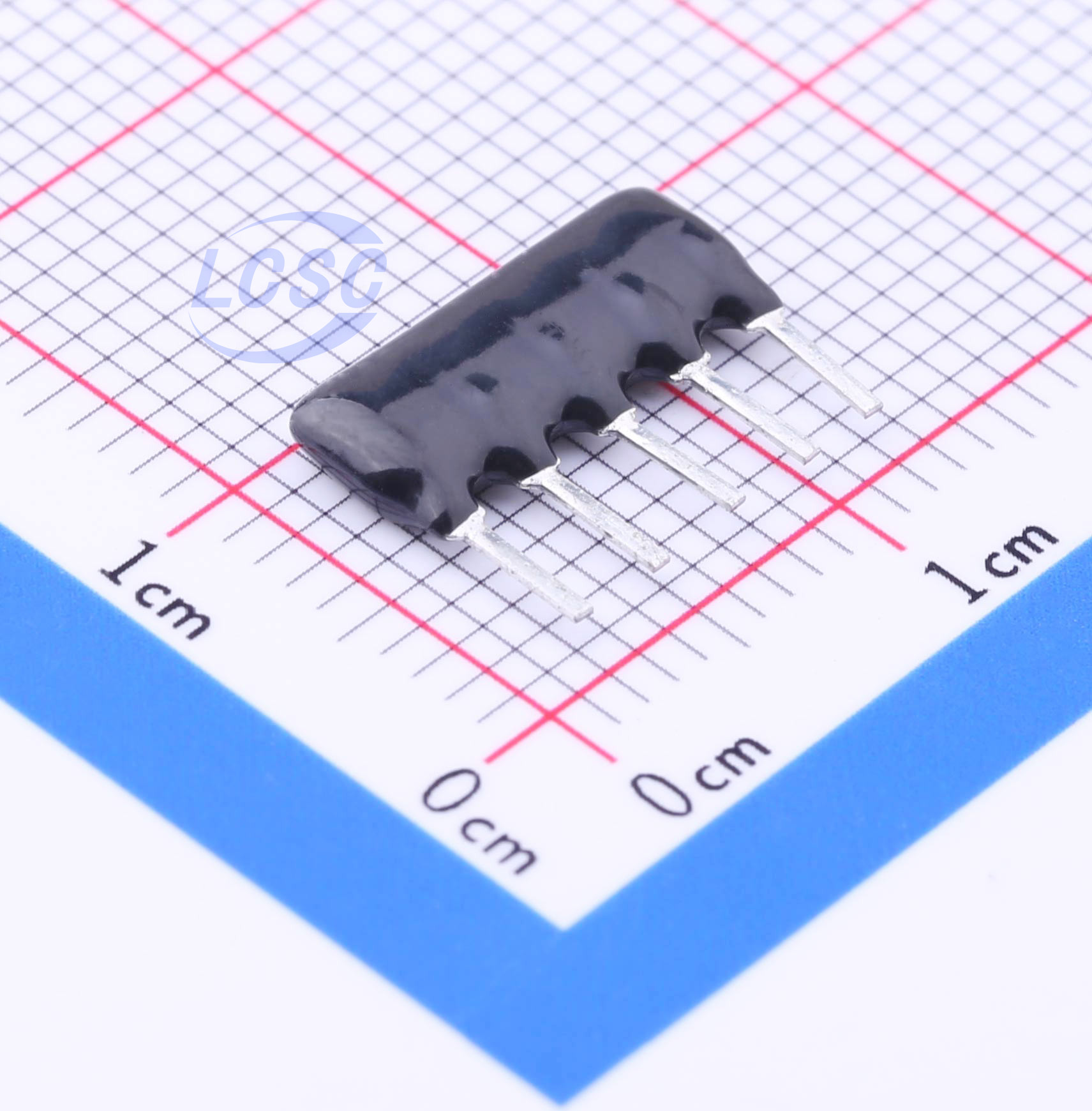

مشخصات مقاومت آرایه ای مقاومت شبکه ای 5 پین
Mfr.Part: A05-103JP
Category: Resistors / Resistor Networks & Arrays
Package: SIP-5
Packaging: Bag-packed
Resistance: 10k Ω
Tolerance: ±5% = j
Power (Watts): 125mW = 1/8 W
℃/Temperature Coefficient: ±100ppm
Number of Resistors: 4
Number of Pins: 5
دیتاشیت خواندن کد انواع مقاومت آرایه ای
مقاومت آرایه ای یا مقاومت شبکه ای چیست؟
مقاومت آرایه ای ، شامل چند عدد مقاومت است که با هم موازی شده اند و با یک پایه مشترک در قالب یک قطعه عرضه می شود.
یکی از اهداف تولید مقاومت اره ای ، کاهش فضای اشغالی میباشد.
پایه مشترک معمولاً روی بدنه با علامتی مثل نقطه مشخص می شود.
مقاومت آرایه ای یا مقاومت شبکه ای با تعداد پین های مختلف مانند 5 پین تولید شده است.
مثلاً یک مقاومت آرایه ای 10 کیلو اهم 5 پایه ، شامل 4 مقاومت 10 کیلو اهم می باشد.
معمولا از مقاومت اره ای برای Pull Up/Down یک پورت از میکرو یا تقویت خروجی میکرو کنترلر استفاده می شود.
مقاومت آرایه ای با نام های مقاومت شبکه ای ، مقاومت اری array ، مقاومت اره ای ، مقاومت شانه ای شناخته میشود.
