توضیحات

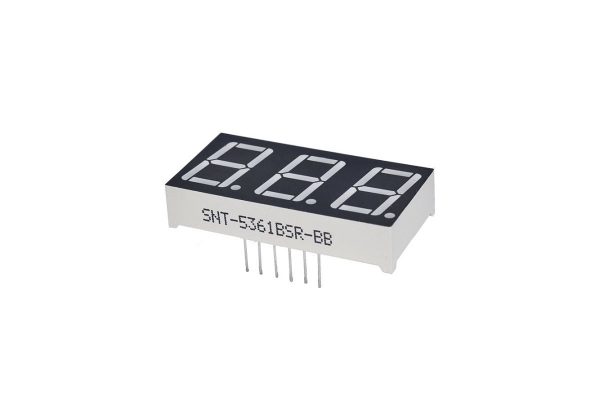

سون سگمنت سه رقمی 39×19 کاتد مشترک
مشخصات سون سگمنت 5361
Package: Through Hole
Packaging: Tray
Number of Characters: 3
Digit/Alpha Size: 0.56”(14.22mm)
Common Pin: Cathode (Negative electrode)
Illumination Color: Red
سون سگمنت سه دیجیت ( 3 سه رقمی یا سه تایی ) سایز 19 در 39 میلی متر با کد سون سگمنت 5361 شناخته میشود.
سون سگمنت 5361 با ولتاژ سگمنت 1.8v-2.2v با جریان 20ma کار میکند و دارای 12 پایه بالا پایین میباشد.
سون سگمنت 39*19 در دو نوع آند مشترک و کاتد مشترک و با رنگهای مختلف مانند قرمز موجود است.
این سون سگمنت دارای ابعاد 3.9×1.9 برحسب سانتی متر میباشد.
سون سگمنت چیست؟
سون سگمنت در واقع یک IC است که دارای 7 هفت LED (دیود نورانی) میباشد.
روشن یا خاموش بودن این LED ها اعداد و حروف را به ما نشان میدهد.
چنانچه هر کدام از این هفت قسمت را با حروف a b c d e f g در جهت عقربههای ساعت نامگذاری کنیم؛
مثلاً برای نمایش عدد 1 باید حروف b c روشن شوند.
سون سگمنت ها در ابعاد مختلف و نیز در تعداد رقم ها یا دیجیت های متفاوت تولید می شود.
مانند: سون سگمنت سه رقمی 39×19 کاتد مشترک مالتی پلکس
پر مصرفترین رنگ سون سگمنت ها ، رنگ قرمز می باشد که به دلیل اهمیت این رنگ و جلب توجه مناسب آن می باشد.
در عین حال با توجه به تقاضا و نوع کاربرد ، رنگ های دیگری از جمله سبز ، آبی و سفید نیز مورد استفاده قرار می گیرد.

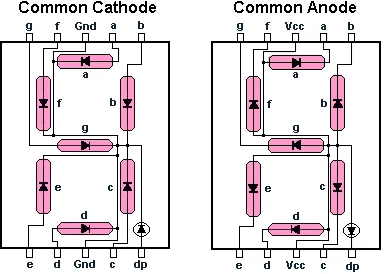

سون سگمنت ها با توجه به پایه مشترک آنها شامل انواع سون سگمنت آند مشترک و سون سگمنت کاتد مشترک می باشند.
سون سگمنت یا نمایشگر هفت 7 قسمتی (Seven Segment Display) برای نشان دادن اعداد و حروف بکار میرود:
مانند نمایشگر طبقات آسانسور، ساعتهای دیجیتالی، چراغ راهنما، ماشین حساب، ترازوی دیجیتالی و…
