توضیحات

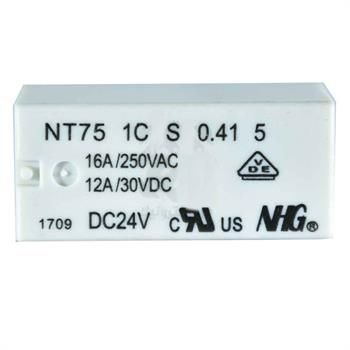

رله 24 ولت 16 آمپر کتابی
مشخصات رله
رله 24 ولت 1 کنتاکت (1 باز 1 بسته)
رله 24 ولت 8 پایه (مدل nt75 1c)
رله 24 ولت 16 آمپر
کاربرد رله 16 آمپر کتابی
با افزایش قیمت رله شیشه ای امرن و رله فیندر، مهندسین به فکر جایگزینی با کیفیت و قیمت مناسب بودند که در این میان رله های برند NHG بهترین رله ای بود که نظر آنان را به خود جلب کرد.
رله 24 ولت 16 آمپر کتابی برند مطرح nhg ان اچ جی سری nt75 سفید رنگ در دو مدل 8 پایه و 6 پایه تولید شده است.
رله nt75 1c هشت 8 پایه بیشتر بعنوان رله اتوماسیون صنعتی ، رله cnc ، رله plc و… مورد استفاده قرار میگیرد.
رله nt75 1a شش 6 پایه برای رله ست کنترل یا رله اتومات پمپ آب بکار برده میشود.
برد پمپ آب طوری طراحی شده است که فقط نیاز به کنتاکت باز رله دارد.
بدین جهت رله پمپ آب 6 پایه ( 2 پایه بوبین – 2 پایه تیغه مشترک – 2 پایه تیغه باز ) میباشد.
بیشتر رله 16 آمپر کتابی های بازار 8 پایه (2 پایه بوبین – 2 پایه مشترک – 2 پایه باز – 2 پایه کنتاکت بسته) هستند.
مزیت رله کتابی ارتفاع کوتاه
رله کتابی ارتفاع (قد) کوتاه دارای قاب پلاستیکی عایق میباشد.
این مزیت نسبت به رله قاب شیشه ای سبب ضد آب شدن رله میشود.
بعنوان مثال در مناطق مرطوب دیگر رطوبت هوا تاثیری بر عملکرد رله نخواهد گذاشت.
مزیت دیگر رله کتابی کوتاه نسبت به مدل رله ارتفاع بلند، این است که از نظر ارتفاع فضای کمتری را اشغال میکند.
رله کتابی چیست ؟
به رله هایی که ابعاد طول و عرض آنها حدود 13mm×29mm باشد، رله کتابی گفته میشود.
رله های کتابی به دو دسته کلی رله کتابی ارتفاع بلند و رله کتابی ارتفاع کوتاه تقسیم میشوند.
عموما رله کتابی ارتفاع بلند به صورت رله قاب شیشه ای تولید میشود. (سری g2r)
بیشتر رله های کتابی ارتفاع کوتاه با قاب پلاستیکی تولید شده اند.(سری g2rl امرن – رله nt75 برند nhg )
این تیپ رله کتابی ارتفاع کوتاه با اینکه تک کنتاکت میباشد بصورت 8 یا 6 پایه طراحی شده است.
چون به هر تیغه کنتاکت (باز، بسته و مشترک) 2 پایه اختصاص داده شده است.
