توضیحات

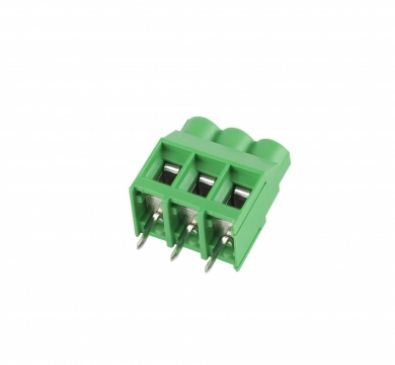

ترمینال kf635 سه پین یک نوع ترمینال پیچی روبردی با فاصله پایه 6.35 میلیمتر میباشد.
Package: P=6.35mm
Packaging: Bag-packed
Screw terminal 30A 300V
ترمینال الکترونیک و انواع آن
ترمینال الکترونیکی نوعی از پایانه (ترمینال) های روی بردی میباشد که در صنعت الکترونیک بکار میرود.
ترمینال الکترونیک دارای انواع کانکتور فونیکسی پیچی ، ترمینال پنلی (باکالیتی) ، ترمینال فونیکس نری- مادگی و… است.
ترمینال فونیکسی پیچی با نام های ترمینال آسانسوری ، نردبانی ، یک تیکه و… شناخته میشود.
ترمینال روبردی آسانسوری نردبانی نوعی کانکتور روی بردی میباشد که نقش اتصال سیم به برد مدار را ایفا میکند.
در ترمینال رو بردی یک تیکه ، سیم های مربوط به مدار از طریق پیچ های ترمینال در درون محفظه ترمینال محکم شده و به مدار متصل میشوند.
این مدل کانکتور ها بر اساس فاصله پایه ، ظاهر ، سایز ، ارتفاع ، ابعاد و قطر سیم هایی که به درون ترمینال میرود تقسیم بندی میشوند.
این ترمینال الکترونیک تنها به صورت دو پین ، سه پین ساخته میشود.
در یک طرف این نوع کانکتور ، برجستگی و در طرف دیگر تورفتگی وجود دارد.
اگر ترمینال با تعداد پین غیر از 2 پین و 3 پین خواستیم باید تعداد مناسب از آنها را کنار هم سوار کنیم.
(مثلا برای ترمینال 7 پین = 2عدد ترمینال 2پین + 1عدد ترمینال 3پین را کنار هم میگذاریم)
از این جهت به این مدل ترمینال روبردی ، ترمینال آسانسوری یا نردبانی میگویند.
ترمینال فونیکسی پیچی
غالب این ترمینال ها دارای فاصله پایه 5/08 میلیمتر هستند و با اعداد 3 رقمی نام گذاری شده اند.
مانند : 126 / 127 / 128 / 129 / 300 / 301 / 103
در برخی از این ترمینال ها فاصله پایه مبنای نام گذاری میباشد.
مثلا ترمینال 635 که دارای فاصله پایه 6.35 میلیمتر است یا ترمینال 950 و 7620
اول این اعداد 3 رقمی که بیان کننده مدل ترمینال پیچی روبردی هستند معمولا دو حرف انگلیسی وجود دارد که خلاصه نام کارخانه تولید کننده ترمینال میباشد.
بعنوان مثال kf (خلاصه نام شرکت kefa) و mx (شرکت maxt) یا dg ,…
غالبا ترمینال های رو بردی آسانسوری که با نام ترمینال نردبانی نیز شناخته میشوند، سبز رنگ میباشند.
مانند ترمینال kf635 سه 3 پین فاصله پایه 6.35 میلی متر سبز رنگ
ولی برخی مانند ترمینال kf300 آبی رنگ هستند.
دانلود دیتاشیت ترمینال kf635
ترمینال kf635 قابلیت تحمل ولتاژ تا 300 ولت و جریان تا 30 آمپر را دارد.
