توضیحات

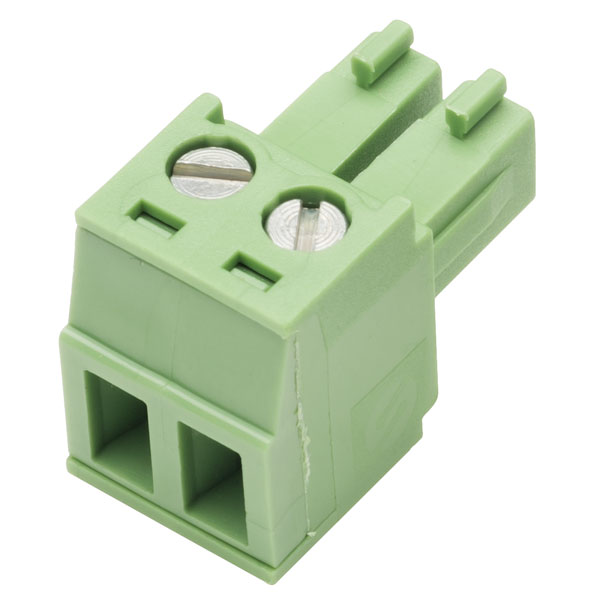

ترمینال فونیکس 3.81 صاف 2 پین

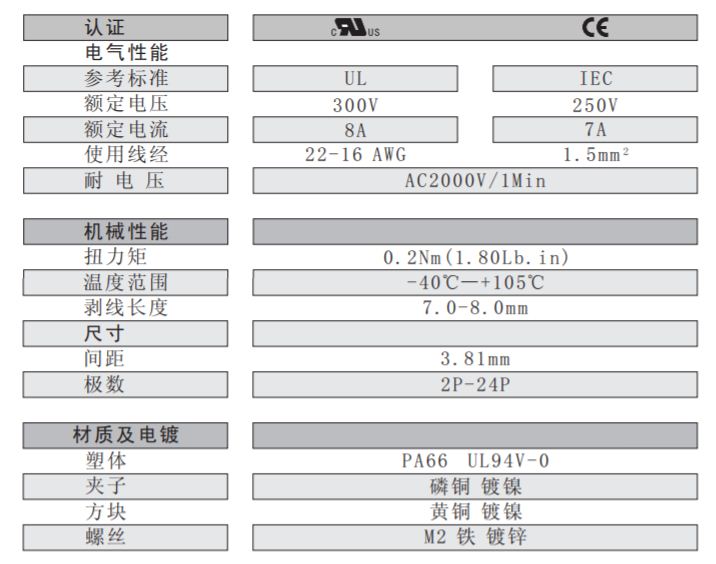

دیتاشیت و مشخصات ترمینال فونیکس
Package: P=3.81mm
Packaging: Bag-packed
Type: Plug + Covered（4Sided）
Positions Per Level: 2
Number of Levels: 1

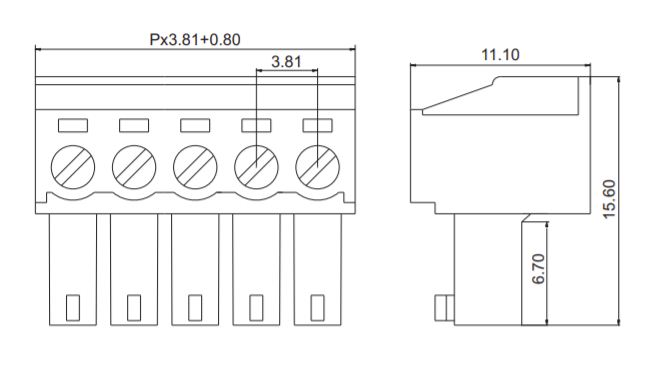

Pitch: 0.150″（3.81mm）
Header Orientation: 180degrees，Straight
Number of Poles: 2
Termination Style: Screw + Weld
Rated Voltage – UL: 300V
Rated Voltage – IEC: 250V
Rated Current – UL: 8A
Rated Current – IEC: 7A
Wire Gauge – AWG: 16~22
Wire Gauge – mm²: 1.5
ترمینال فونیکس چیست ؟
ترمینال فونیکس نوعی کانکتور روبردی میباشد که نقش اتصال سیم به مدار را ایفا میکند.
ترمینال فونیکس از دو تیکه یا دو قسمت نری و مادگی تشکیل شده است.
قسمت نری (قسمت ثابت) ترمینال فونیکس روی برد لحیم میشود.
سیم های مربوط به مدار درون مادگی (قسمت متحرک) ترمینال فونیکس قرار میگیرند و با پیچ محکم میشوند.
ارتباط سیم ها با مدار از طریق اتصال قسمت نری و مادگی ترمینال فونیکس به یکدیگر برقرار میشود.
قسمت نری ترمینال فونیکس دارای دو مدل نری صاف یا 180 درجه مستقیم و نری رایت انگل یا 90 درجه کج میباشد.
ترمینال فونیکس با فاصله پایه های مختلفی اعم از فاصله پایه 3.81 , 5.08 , 7.62 ,… میلیمتر تولید میشوند.
به ترمینال فونیکس با فاصله پایه 3.81 میلی متر ، ترمینال فونیکس ریز یا کوچک گفته میشود.
ترمینال فونیکس دارای تعداد پین های متنوع زیر میباشد:
ترمینال فونیکس 3.81 دو پین یا 2 پایه , 4 پین , 3 پین , 5 پین , 6 پین , 7 پین , 8 پین
9 پین , 10 پین , 11 پین , 12 پین , 13 پین , 14 پین , 15 پین , 16 پین و…
ترمینال فونیکس با نام های ترمینال نری مادگی سبز رنگ یا کانکتور phoenix و… خوانده میشود.
ترمینال فونیکس 3.81 صاف 2 پین تولید برند های مطرح kefa , maxt ,… قابل عرضه میباشد.
