توضیحات

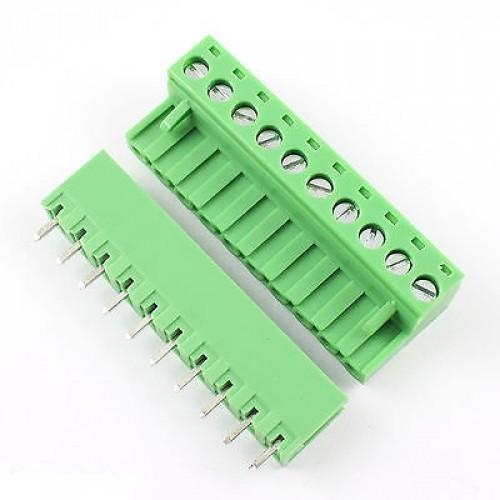

ترمینال فونیکس 10 پین صاف
دیتاشیت و مشخصات ترمینال فونیکس
Package: P=5.08mm
Manufacturer: Cixi Kefa Elec
Packaging: Bag-packed
Type: Plug + Covered（2Sided）
Positions Per Level: 10
Number of Levels: 1
Pitch: 0.200″（5.08mm）
Header Orientation: 180degrees，Straight
Number of Poles: 10
Termination Style: Screw + Weld
Rated Voltage – UL: 300V
Rated Voltage – IEC: 320V
Rated Current – UL: 10A
Rated Current – IEC: 15A
Wire Gauge – AWG: 12~24
Wire Gauge – mm²: 2.5
ترمینال فونیکس چیست ؟
ترمینال فونیکس از دو تیکه یا دو قسمت نری و مادگی تشکیل شده است.
قسمت نری ترمینال فونیکس روی برد لحیم میشود.
سیم های مربوط به مدار درون مادگی ترمینال فونیکس پیچ میشوند.
با اتصال قسمت نری و مادگی ترمینال فونیکس ، ارتباط سیم ها با مدار برقرار میشود.
قسمت نری ترمینال فونیکس دارای دو مدل نری صاف یا 180 درجه مستقیم و نری رایت یا 90 درجه (کج) میباشد.
ترمینال فونیکس با فاصله پایه های مختلفی اعم از فاصله پایه 5.08 , 3.81 , 7.62 ,… میلی متر تولید میشوند.
معروفترین فاصله پایه کانکتور فونیکس 5.08 میلیمتر است.
ترمینال فونیکس دارای تعداد پین های متنوع زیر میباشد:
ترمینال فونیکس دو 2 پین , 3 پین , 4 پین , 5 پین , 6 پین , 7 پین , 8 پین , 9 پین
ترمینال فونیکس ده 10 پین , 11 پین , 12 پین , 13 پین , 14 پین , 15 پین , 16 پین و…
ترمینال فونیکس با نام های ترمینال نری مادگی سبز رنگ یا کانکتور phoenix و… خوانده میشود.
ترمینال فونیکس 10 پین صاف تولید برند های مطرح ترمینال kefa ,… قابل عرضه میباشد.
