توضیحات

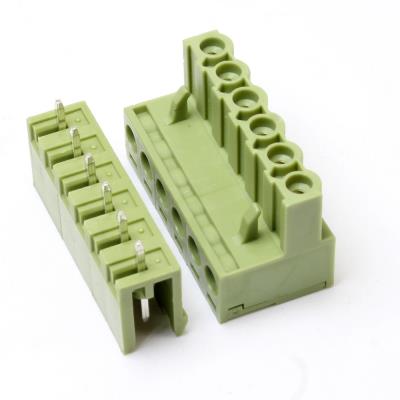

ترمینال فونیکس صاف 6 پین نری-مادگی
دیتاشیت و مشخصات ترمینال فونیکس
Package: P=5.08mm
Manufacturer: Cixi Kefa Elec
Packaging: Bag-packed
Type: Plug + Covered（2Sided）
Positions Per Level: 6
Number of Levels: 1
Pitch: 0.200″（5.08mm）
Header Orientation: 180degrees，Straight
Number of Poles: 6
Termination Style: Screw + Weld
Rated Voltage – UL: 300V
Voltage – IEC: 320V
Rated Current – UL: 10A
Current – IEC: 15A
Wire Gauge – AWG: 12~24
Wire Gauge – mm²: 2.5
ترمینال فونیکس چیست ؟
ترمینال فونیکس نوعی کانکتور روبردی میباشد که نقش اتصال سیم به مدار را ایفا میکند.
کانکتور یا ترمینال فونیکس از دو تیکه یا دو قسمت نری و مادگی تشکیل شده است.
قسمت نری (ثابت) ترمینال فونیکس روی برد لحیم میشود.
سیم های مربوط به مدار درون مادگی (قسمت متحرک) ترمینال فونیکس قرار میگیرند و با پیچ محکم میشوند.
با اتصال قسمت نری و مادگی ترمینال فونیکس به یکدیگر ، ارتباط سیم ها با مدار برقرار میشود.
قسمت نری ترمینال فونیکس دارای دو مدل نری صاف یا 180 درجه مستقیم و نری رایت انگل یا 90 درجه کج میباشد.
ترمینال فونیکس با فاصله پایه های مختلفی اعم از فاصله پایه 5.08 , 3.81 , 7.62 ,… میلی متر تولید میشوند.
معروفترین فاصله پایه کانکتور فونیکس 5.08 میلیمتر است.
ترمینال فونیکس دارای تعداد پین های متنوع زیر میباشد:
ترمینال فونیکس 6 پین شش پایه , 2 پین , 4 پین , 5 پین , 3 پین , 7 پین , 8 پین
9 پین , 10 پین , 11 پین , 12 پین , 13 پین , 14 پین , 15 پین , 16 پین و…
ترمینال فونیکس با نام های ترمینال نری مادگی سبز رنگ یا کانکتور phoenix و… خوانده میشود.
ترمینال فونیکس صاف 6 پین نری-مادگی تولید برند های مطرح ترمینال kefa , refaco ,… قابل عرضه میباشد.
