توضیحات
مقاومت 0603 مقاومت smd مقاومت 1608

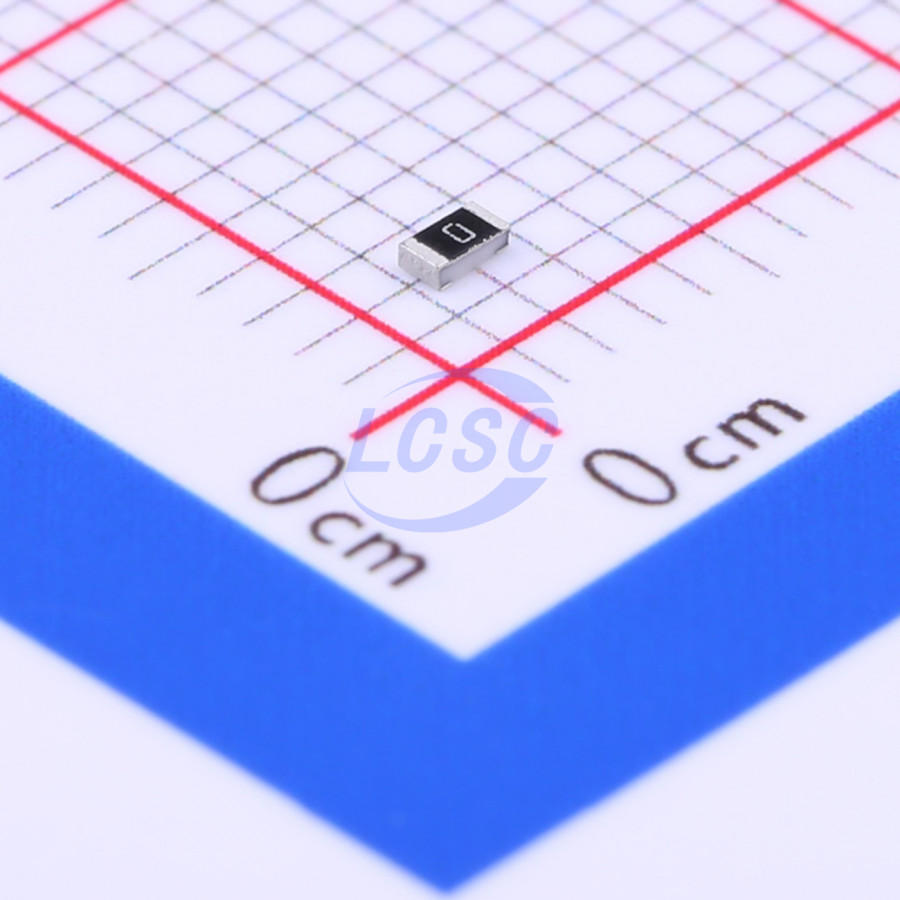

مشخصات مقاومت smd اس ام دی 0 اهم 0603
Package: 0603
(Manufacturer: UNI-ROYAL (Uniroyal Elec
Packaging: Tape & Reel
Resistance (Ohms): 0 Ω
Tolerance: ±5%
Power (Watts): 0.1W
℃/Temperature Coefficient:±800ppm
پکیج های مقاومت smd
مقاومت های smd از پرکاربرد ترین قطعات smd هستند.
مقاومتهای smd در پکیج یا ابعاد مختلفی تولید میشوند.
نام پکیج مقاومت های smd از روی ابعاد آنها در واحد اینچ گرفته شده است.
بعنوان مثال ابعاد مقاومت اس ام دی پکیج 0603 برحسب اینچ 0.03×0.06 میباشد.
نام دیگر پکیج 0603 مقاومت پکیج (سایز) 1608 است.
نام پکیج 1608 از ابعاد این مقاومت smd برحسب واحد میلیمتر که 1.6mm×0.8mm میباشد گرفته شده است.
جدول سایز ایعاد توان مقاومت smd در پکیج های مختلف
در این جدول ابعاد مقاومت smd برحسب واحد میلیمتر بترتیب نام پکیج آورده شده است.
دیتاشیت مقاومت smd
جدول زیر بخشی از دیتاشیت مقاومت smd پکیج مقاومت 0603 یا مقاومت سایز 1608 است.
در این جدول اطلاعات زیادی از جمله توان مقاومت smd ، حداکثر ولتاژ کاری و ولتاژ اورلود ، جریان عبوری و حداکثر جریان قابل عبور ، دمای کارکرد و… آورده شده است.
در جدول بالا توان مقاومت smd برحسب وات watt بترتیب نام پکیج مقاومت ذکر شده است.
بطور مثال مقاومت 0603 یا 1608 دارای توان 1/10 وات یا 0.1w در دمای 70 درجه سانتیگراد است.
همانند مقاومت های dip در مقاومت های smd نیز هرچه توان (وات) مقاومت کاهش یابد ابعاد یا سایز مقاومت نیز کوچک میشود.
بعنوان مثال مقاومت 0603 دارای ولتاژ کاری 50 ولت و جریان 1 آمپر میباشد.
دیتاشیت مقاومت اس ام دی smd پکیج 0603

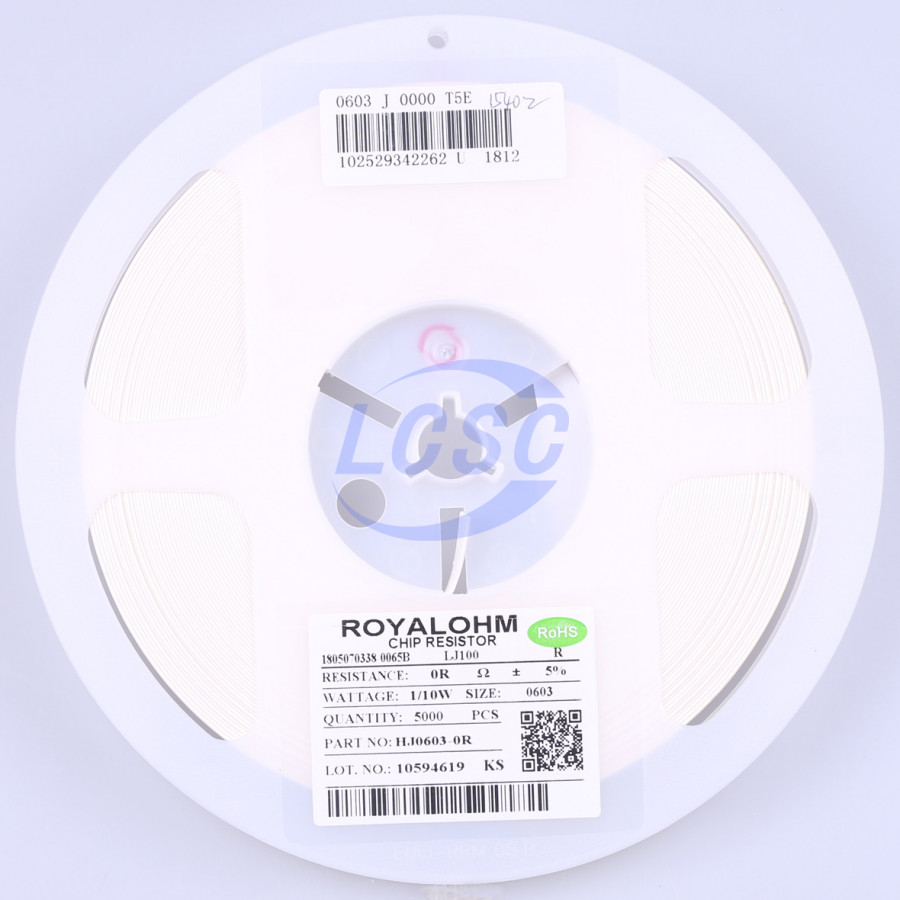

روی رول مقاومت smd کدهایی نوشته میشود که برگرفته شده از مشخصات مقاومت اس ام دی میباشد.
بعنوان مثال مقاومت 0 اهم 603 با خطای 5 درصد برند UNI-ROYAL دارای کد 0603WAJ0000T5E میباشد.
توجه شود که هر کارخانه کد مختص به خود را روی رول مقاومت smd میزند.
با دانلود دیتاشیت محصول میتوان معنی اعداد و حروف بکار برده شده در کد مقاومت smd را متوجه شد.
