خازن 0603 خازن اس ام دی

توضیحات

خازن smd پکیج 0603 خازن اس ام دی

خازن سرامیکی مولتی لایر چیست ؟

خازن سرامیکی چند لایه یا مولتی لایر به خازن هایی گفته میشود که درون آنها

ساختار چند ورقه مواد دی الکتریک و رسانا به طور متناوب لایه بندی شده اند.

کلمه MLCC مخفف Multilayer Ceramic Capacitors میباشد.

مشخصات خازن 0603 خازن اس ام دی

Package: 0603

Manufacturer: Samsung Electro-Mechanics

Packaging: Tape & Reel

Capacitance: 10nF

Tolerance: ±10%

Voltage – Rated: 100V

Temperature Coefficient: X7R

خازن smd 0603

خازن های smd (نصب سطحی) در پکیج های مختلفی تولید میشوند.

نام گذاری پکیج های خازن smd از روی ابعاد آنها برحسب اینچ صورت گرفته است.

به طور مثال خازن پکیج 0603 دارای ابعاد 0.03×0.06 اینچ هست.

خازن سایز 0603 با نام 1608 نیز شناخته میشود.

1608 ابعاد خازن پکیج 0603 برحسب میلیمتر هست.

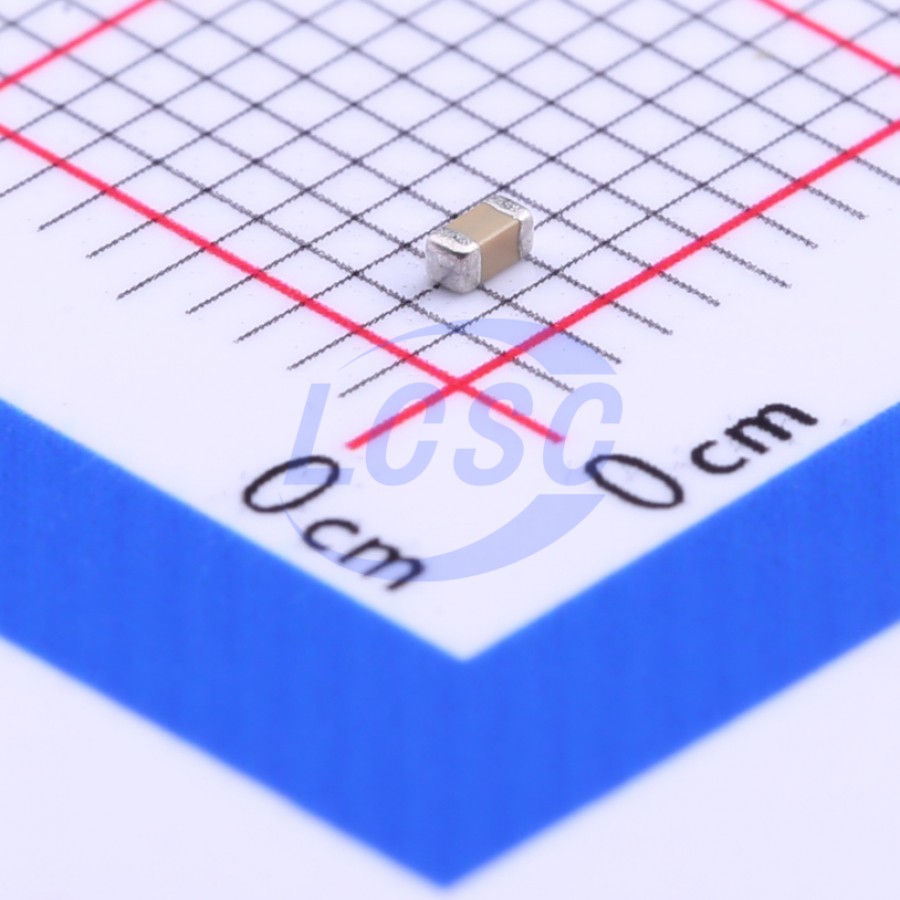

خازن 0603 دارای ابعاد 1.6mm×0.8mm برحسب میلیمتر میباشد.



در جدول زیر میتوان ابعاد پکیج های مختلف خازن اس ام دی را مشاهده کرد.

نحوه خواندن کد و مشخصات خازن اس ام دی

برخلاف خازن های dip که اطلاعات کاملتری روی آن نوشته میشود.

چون خازن های اس ام دی ابعاد بسیار کوچکی دارند کمپانی های سازنده نمیتوانند مشخصات زیادی روی آن بنویسند.

معمولا روی خازن های smd ظرفیت آنها بصورت کد نوشته میشود.

بعنوان مثال کد خازن 10 نانو فاراد (0.01μ) عدد 103 میباشد.

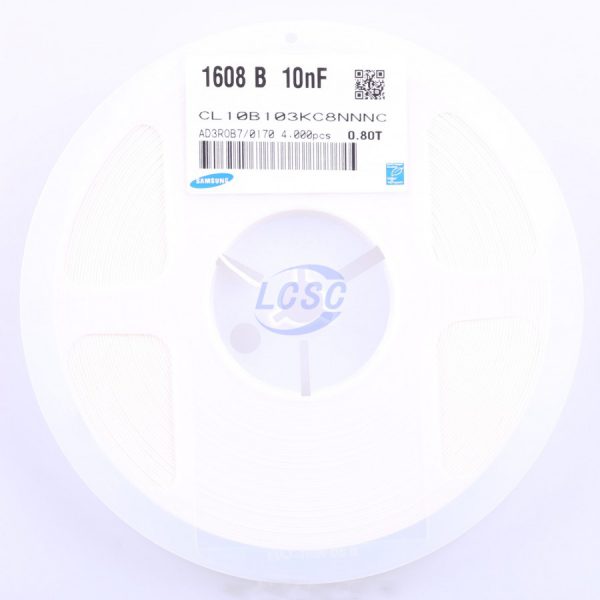

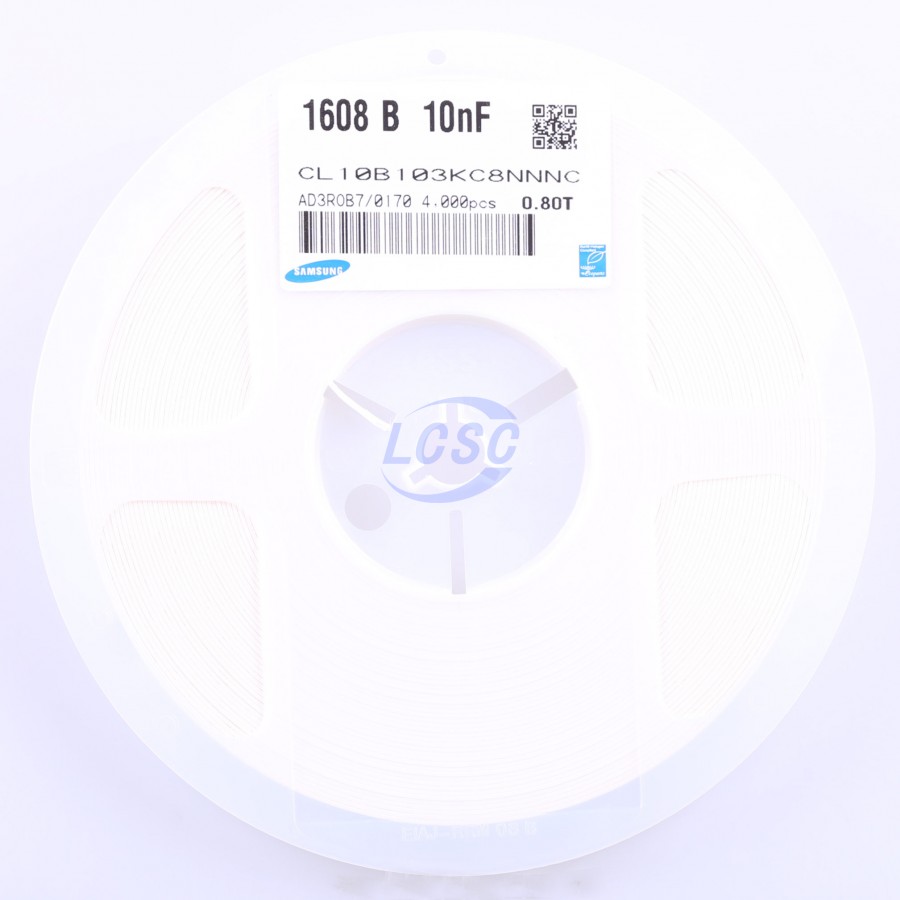

همانطور که در تصویر رول محصول مشاهده میکنید بر روی رول های خازن smd اطلاعات کاملتری وجود دارد.

مثلا روی رولها پکیج خازن در واحد میلیمتر ، تعداد خازن موجود در رول و ظرفیت خازن نوشته میشود.

علاوه بر اطلاعات گفته شده کدهای طولانی نیز نوشته میشود که هر حرف و عدد بیانگر مشخصاتی میباشد.

لازم به ذکر است که هر کارخانه سازنده خازن smd کد مخصوص خود را روی رول چاپ میکند.

بعنوان مثال در تصویر زیر نحوه خواندن کد خازن تولید شده توسط کمپانی Samsung Electro-Mechanics بررسی میگردد.
