خازن الکترولیت smd اس ام دی

توضیحات

آشنایی، راهنمای خرید، جدول ابعاد و مشخصات و اطلاعات ، نحوه خواندن کد خازن الکترولیت smd اس ام دی

قطعات الکترونیک از نظر نوع نصب

قطعات الکترونیک از نظر نوع نصب روی برد به دو دسته کلی دیپ (dip) و اس ام دی (smd) تقسیم میشوند.

پکیج دیپ dip مخفف (dual in-line package) و پکیج smd مخفف (surface-mount device) میباشند.

قطعات الکترونیک dip داخل برد قرار گرفته و از زیر برد لحیم میشوند.

قطعات الکترونیک smd (نصب سطحی) روی سطح برد قرار گرفته و از همان روی سطح برد لحیم میشوند.

با تولید قطعات الکترونیک اس ام دی ، انقلاب بزرگی در صنعت الکترونیک صورت گرفت.

ابعاد کوچک و قیمت مناسبتر از مزایای قطعات smd نسبت به قطعات dip میباشد.

حجم برد دستگاه هایی که با قطعات smd مونتاژ میشوند چندین برابر کوچکتر از نمونه مشابه با قطعات dip است.

گرچه از این موضوع نباید غافل شد که قطعات dip دارای توان مصرفی و جریان قابل تحمل بیشتری هستند.

ضمن اینکه قطعات الکترونیک dip در ایران معمولا بیشتر یافت میشوند.

ابعاد ، نحوه خواندن خازن الکترولیت smd

خازن الکترولیتی مانند سایر قطعات الکترونیک علاوه بر پکیج dip دارای پکیج smd نیز هست.

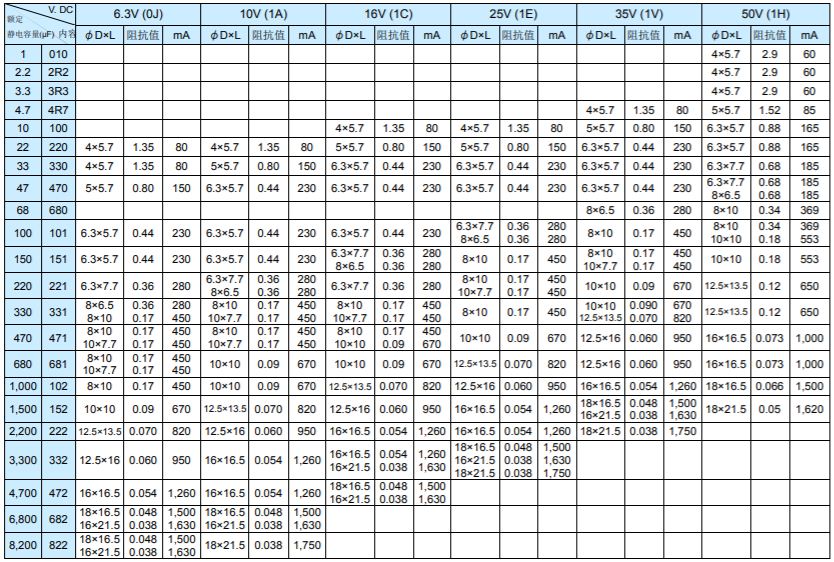

جدول زیر راهنمای خرید ، ابعاد و نحوه خواندن کد خازن الکترولیت smd اس ام دی میباشد:



بطور مثال خازن الکترولیت اس ام دی 470 میکرو فاراد 25 ولت طبق این جدول:

دارای ظرفیت با کد خازن 471 و دارای ولتاژ با کد 1E میباشد.

ضمن اینکه این خازن smd دارای ابعاد 10mm×10mm میباشد.

با دقت در جدول بالا متوجه این مهم میشویم که سایز یا ابعاد خازن الکترولیت smd با ظرفیت و ولتاژ خازن ارتباط مستقیم دارد.

همانگونه که این ویژگی در خازن الکترولیتی dip نیز صادق بود.

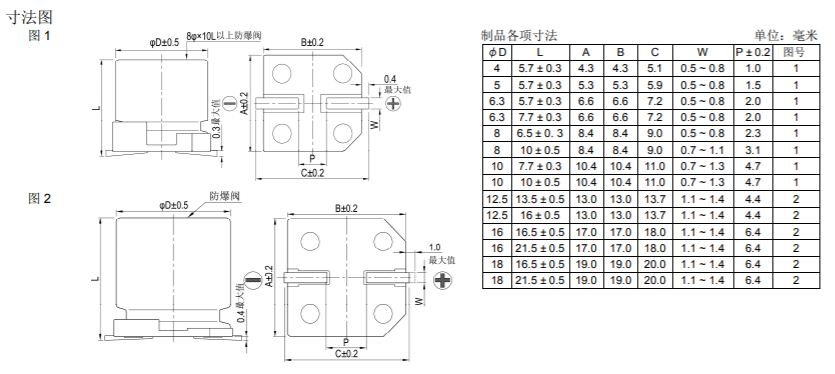

در جدول بعدی تمام ابعاد خازن الکترولیت اس ام دی از جمله طول ، عرض ، ارتفاع ، قطر و فاصله پایه موجود است:



(( قبول سفارش ، تهیه و توزیع و پخش قطعات الکترونیک = فروشگاه مدرن الکترونیکز ))



خواندن کد پارت نامبر خازن smd

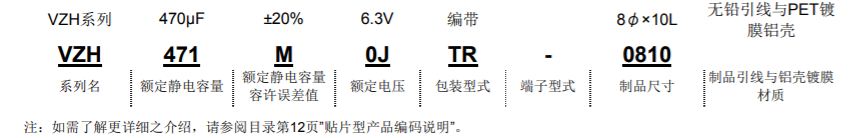

بطور مثال پارت نامبر یا کد خازن الکترولیت smd به صورت VZH471M0JTR-0810 را مورد بررسی قرار میدهیم تا با آن آشنا شوید:

ناگفته نماند غالبا این کد روی رول درج میشود و روی هر قطعه اطلاعات آن بصورت عکس محصول نوشته شده است.





vzh: کد مدل این خازن میباشد که بطور اختصاصی توسط کارخانه نام گذاری شده است.

471 : کد ظرفیت خازن میباشد که مثال های آن در ستون اول و دوم اولین جدول آورده شده است.

(1μ=010 —- 4.7μ=4R7 —– 22μ=220)

بطور مثال کد 471 معادل 470 میکرو فاراد میباشد.

M: درصد تلرانس یا درصد خطا میباشد که در این مدل معادل 20% است.

0J : کد ولتاژ خازن است مثلا در این مورد معادل 6.3V میباشد.

اطلاعات تکمیلی اعم از کد ولتاژ و… در دیتاشیت محصول قابل مشاهده است.

TR : مخفف Tape & Reel و بیان کننده نوع بسته بندی محصول میباشد.

0810 : بیان کننده سایز محصول است. در این مورد یعنی 8mm×10mm

امیدوارم مطلب مفید بوده و مورد توجه تان قرار گرفته باشد.

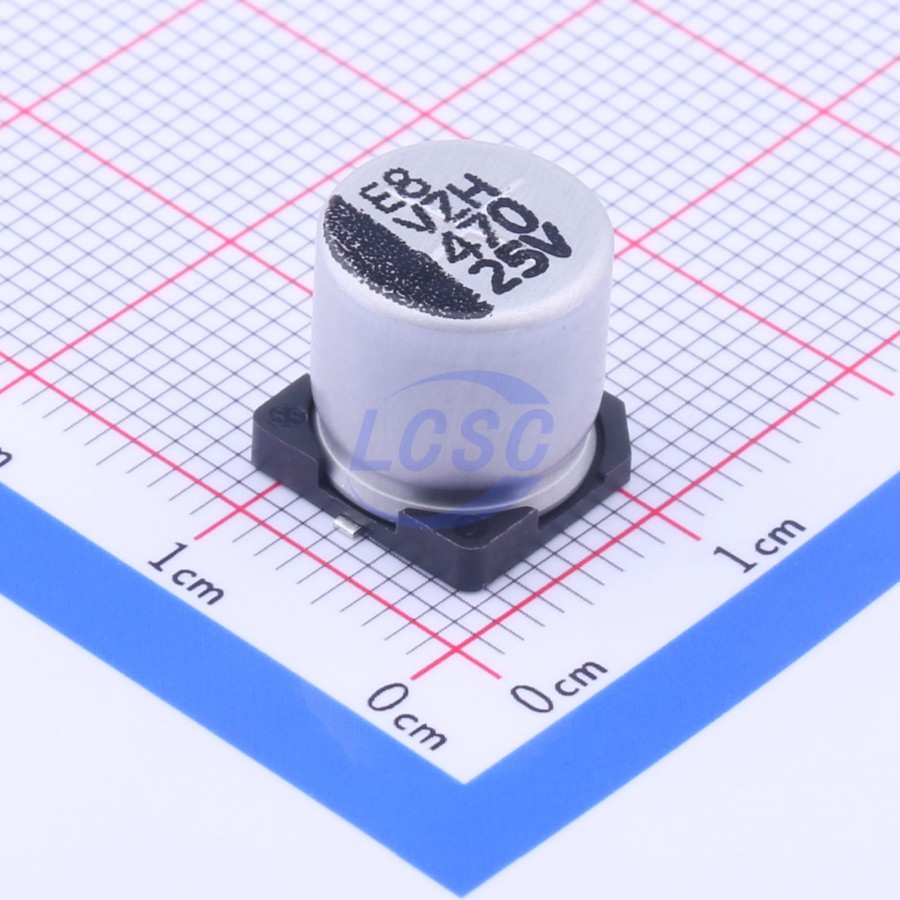

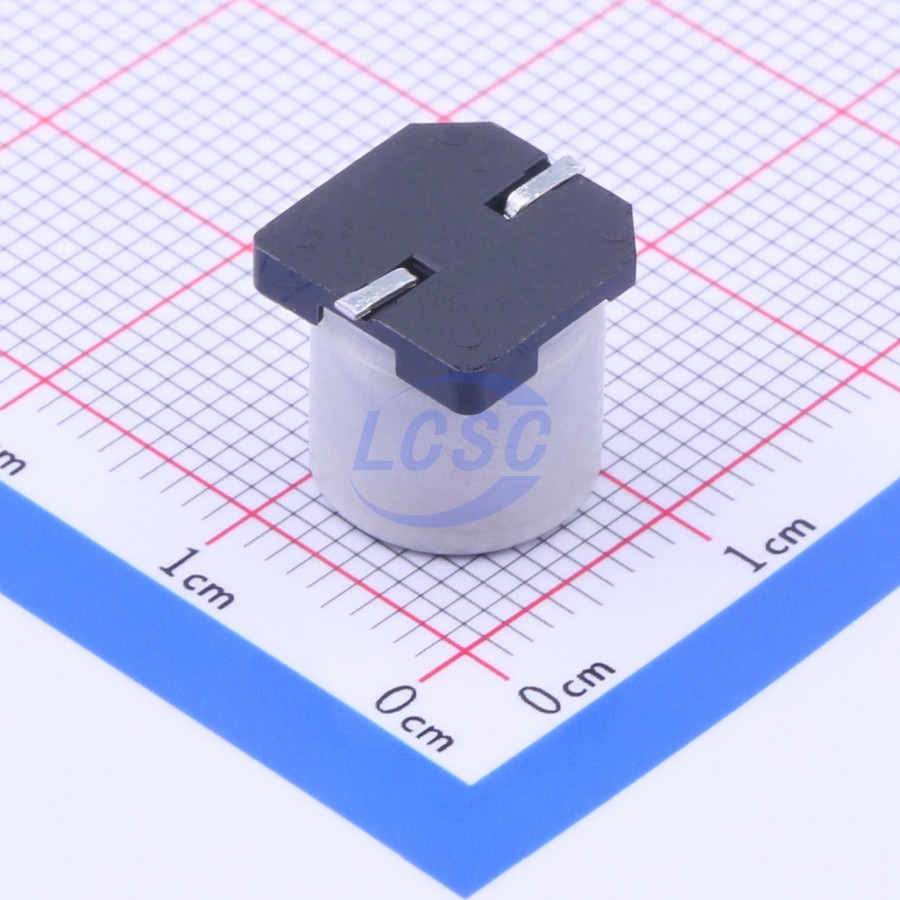

مشخصات خازن الکترولیت 470 میکرو 25 ولت smd :

Package: SMD,10x10mm

Packaging: Tape & Reel-TR

Capacitance: 470uF

Tolerance: ±20%

Voltage – Rated: 25V

Size: 10mm×10mm

℃Operating Temperature: -45℃ ~ +105



سفارش ، خرید و اطلاع از قیمت فروش انواع قطعات اس ام دی شامل انواع خازن smd اعم از خازن الکترولیت smd

از طریق تماس با شماره تلفن دفتر و یا پیام در پیامرسان ها فروشگاه قطعات الکترونیک مدرن الکترونیکز
