توضیحات
مشخصات ترمینال دو طبقه 128 دو پین
Package: P=5.0mm
Manufacturer: Cixi Kefa Elec or MAXT
Packaging: Bag-packed
ترمینال 2 طبقه پیچی

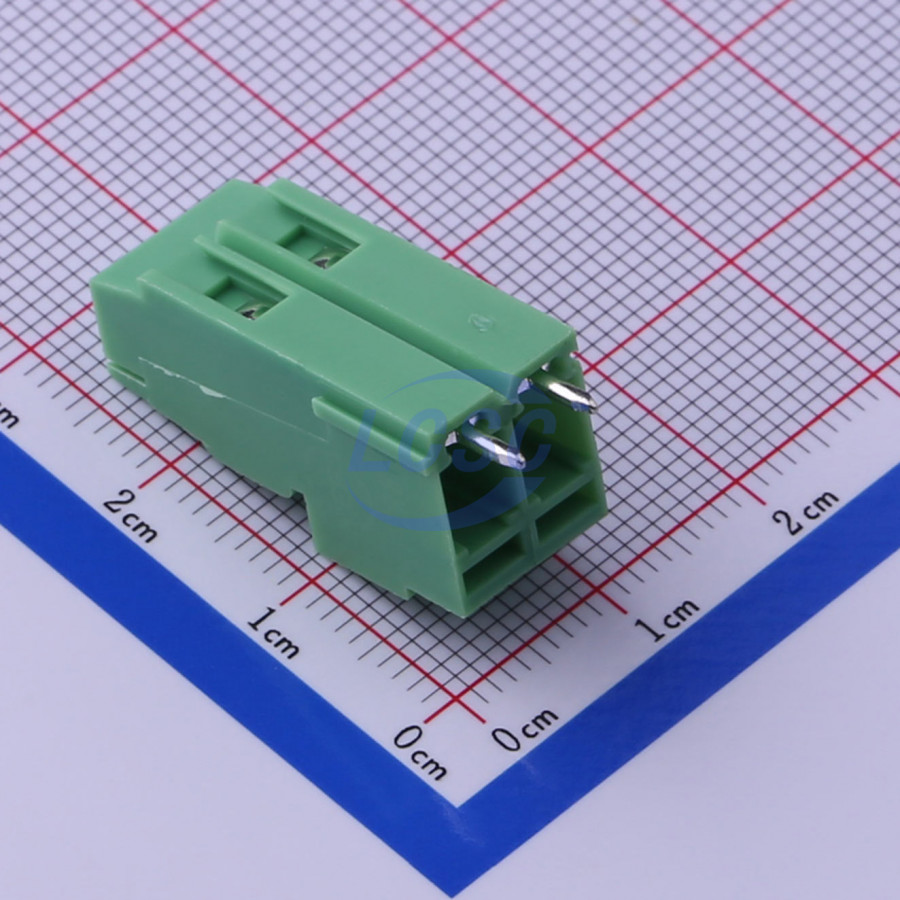

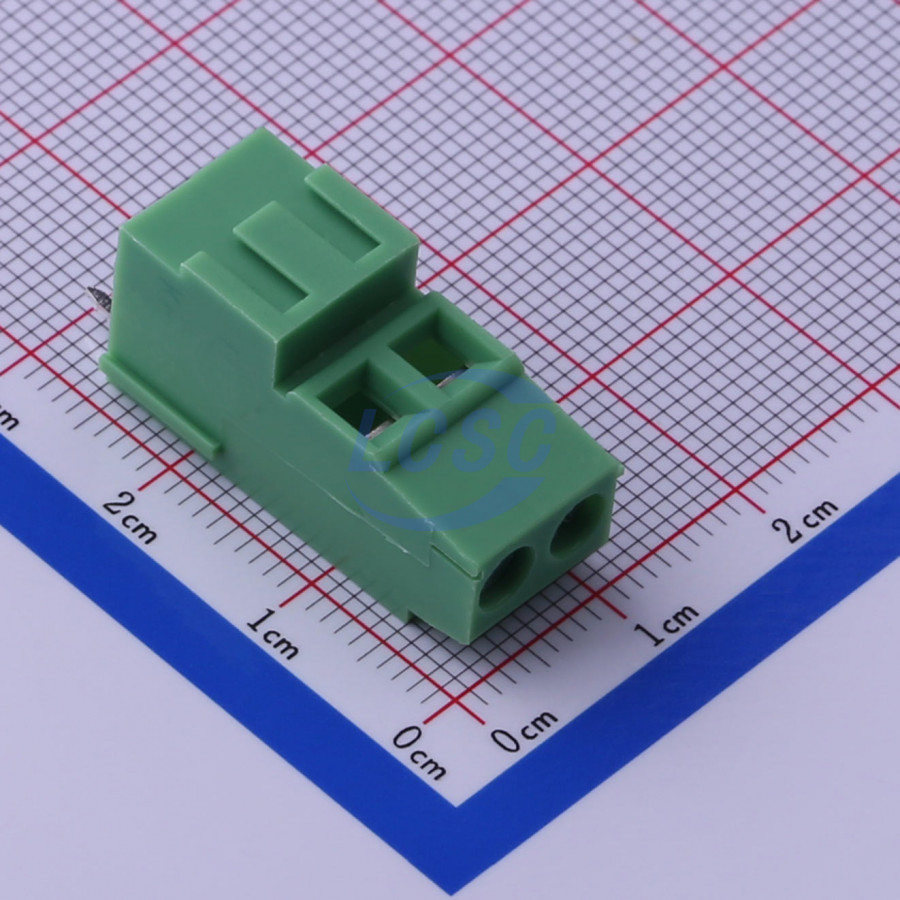

ترمینال دو طبقه 128 دو پین نوعی کانکتور پیچی رو بردی میباشد که نقش اتصال سیم به برد مدار را بر عهده دارد.
در ترمینال kf128 سیم های مربوط به مدار درون محفظه ترمینال قرار گرفته و از طریق پیچ های ترمینال محکم شده و به مدار متصل میشوند.
این مدل کانکتور ها بر اساس فاصله پایه ، ظاهر ، سایز ، ارتفاع ، ابعاد و قطر سیم هایی که به درون ترمینال میرود تقسیم بندی میشوند.
ترمینال دو طبقه با فاصله پایه 5 , 5.08 , 3.5 , 3.81 ,… میلی متر تولید شده است.
غالب این ترمینال ها دارای فاصله پایه حدود 5 میلیمتر هستند و با اعداد 3 رقمی نام گذاری شده اند.
مانند : 126 / 127 / 128 / 129 / 300 / 301 / 103
در برخی از این ترمینال ها فاصله پایه مبنای نام گذاری میباشد مثلا ترمینال 950 که دارای فاصله پایه 9/5 میلیمتر است یا ترمینال 635 و 7620
اول این اعداد 3 رقمی که بیان کننده مدل ترمینال پیچی روبردی هستند معمولا دو حرف انگلیسی وجود دارد که خلاصه نام کارخانه تولید کننده ترمینال میباشد.
بعنوان مثال kf (خلاصه نام شرکت kefa) و mx (شرکت maxt) یا dg ,…
غالبا ترمینال های روبردی آسانسوری که با نام ترمینال نردبانی نیز شناخته میشوند، سبز رنگ هستند.
مانند ترمینال kf128 دو طبقه که سبز رنگ میباشد.
ولی برخی مانند ترمینال kf300 آبی رنگ هستند.
ترمینال 2 طبقه kf128 تنها به صورت دو پین ، سه پین ساخته میشود.
در یک طرف این نوع کانکتور ، برجستگی و در طرف دیگر تورفتگی وجود دارد.
اگر ترمینال با تعداد پین غیر از 2 پین و 3 پین خواستیم باید تعداد مناسب از آنها را کنار هم سوار کنیم.
(مثلا برای ترمینال 7 پین = 2عدد ترمینال 2پین + 1عدد ترمینال 3پین را کنار هم میگذاریم)
از این جهت به این نوع ترمینال الکترونیکی ، ترمینال روبردی آسانسوری یا نردبانی گفته میشود.
